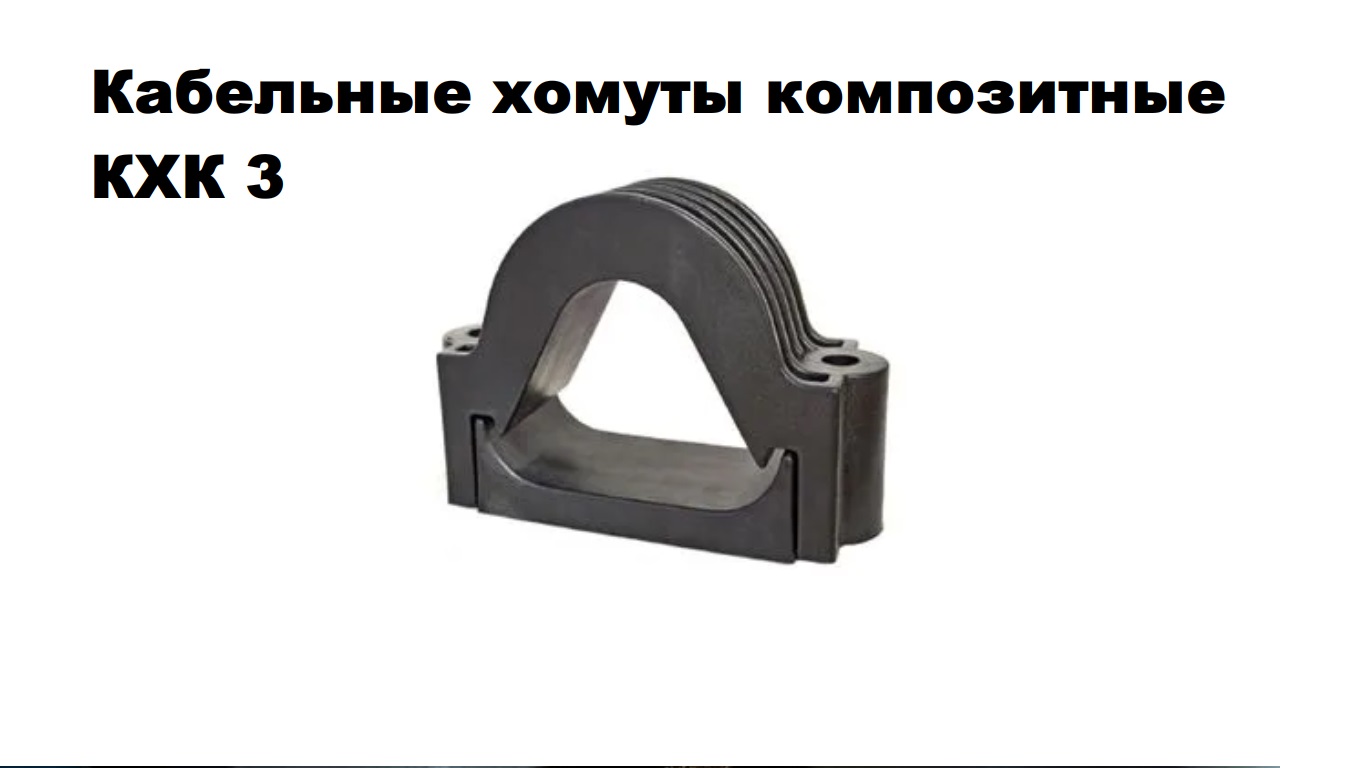

Кабельные хомуты композитные КХК 3 представляют собой специализированные крепежные изделия, разработанные для надежной фиксации силовых электрических кабелей. Диапазон применения охватывает линии низкого (до 1000В), среднего (6-35 кВ) и высокого (110 кВ и выше) напряжения.
Устройства монтируются на несущих конструкциях – кабельных полках, лотках, эстакадах, а также непосредственно на ровных поверхностях стен, перекрытий и фундаментных оснований.
Область применения КХК
Конструктивное исполнение хомутов позволяет использовать их как на вертикальных трассах (кабельные шахты, стены зданий, опоры), так и на горизонтальных участках (кабельные этажи, тоннели, эстакады). Геометрические параметры изделий подбираются под конкретный диаметр кабельной линии. Серийный ряд КХК перекрывает диапазон от 11 мм до 160 мм – это соответствует сечениям от 1х16 мм² до 3х240 мм² и выше.
При прокладке кабельных линий в открытых электроустановках хомуты подвергаются воздействию атмосферных факторов: ультрафиолета, перепадов температур, осадков. В закрытых установках основными нагрузками становятся вибрации от работающего оборудования и тепловые деформации кабелей. Композитный материал успешно противостоит всем перечисленным воздействиям.
Эксплуатационные среды и условия применения
Нормальные условия эксплуатации включают температуру окружающей среды от -40°C до +60°C, атмосферное давление в пределах 630-800 мм рт.ст., относительную влажность до 80% при 25°C. В таких условиях стандартные металлические крепления демонстрируют достаточную надежность, однако композитные хомуты обеспечивают дополнительный запас диэлектрической прочности и коррозионной стойкости.
- Сырая среда характеризуется постоянным или периодическим наличием конденсата, капельной влаги или струй воды. В кабельных тоннелях, коллекторах и приямках влажность может достигать 100%. Для металлических хомутов такие условия катастрофичны – начинается интенсивная коррозия, приводящая к разрушению крепления за 2-3 года. Композит КХК не впитывает влагу – водопоглощение составляет менее 0.1% от массы, что исключает набухание и потерю прочности.
- Пыльная среда характерна для промышленных предприятий: цементные заводы, угольные обогатительные фабрики, металлургические комбинаты, деревообрабатывающие цеха. Абразивная пыль при вибрациях кабеля действует как наждак на металлические поверхности, истирая защитное покрытие. Гладкая поверхность композитного хомута не накапливает пыль на микронеровностях, а высокая твердость материала снижает износ при трении.
- Химически активная среда присутствует на нефтехимических заводах, очистных сооружениях, гальванических производствах, складах реагентов. Пары кислот, щелочей, органических растворителей быстро уничтожают оцинкованные и окрашенные металлические крепления. Композит КХК химически инертен к большинству агрессивных веществ – он не вступает в реакции с сероводородом, аммиаком, хлором, серной и соляной кислотами в концентрациях, типичных для промышленных выбросов.
Пожароопасная среда требует применения материалов, не поддерживающих горение и не выделяющих токсичных газов при термическом разложении. Композит КХК относится к группе самозатухающих материалов. Испытания по ГОСТ 12.1.044 подтверждают: при воздействии открытого пламени материал не горит самостоятельно, а кислородный индекс превышает 28% (для сравнения – у древесины 18-20%). Дымообразование минимально, продукты разложения не содержат галогенов.
Конструктивные особенности и размерный ряд
Хомут КХК состоит из двух частей – верхней и нижней, которые при максимальном диаметре фиксируемого кабеля находятся в постоянном зацеплении. Такое решение позволяет снизить изгибающие нагрузки на сам крепежный элемент. При протекании токов короткого замыкания возникают колоссальные электродинамические усилия – кабели диаметром 50-80 мм могут смещаться с усилием до сотен килограммов. Именно постоянное зацепление деталей хомута распределяет эти нагрузки на всю конструкцию равномерно.
Размерный ряд КХК охватывает 7 типоразмеров. КХК 1х11-25 и КХК 1х25-40 имеют габариты 60х88х58 мм и массу 100 г. Фиксация осуществляется через отверстие диаметром 11 мм. Эти типоразмеры применяются для кабелей малого сечения – контрольные кабели, линии освещения, цепи управления.
- КХК 1х40-65 (60х125х90 мм, 200 г) и КХК 1х45-70 (60х125х95 мм, 215 г) имеют крепежное отверстие 12 мм. Эти хомуты работают с силовыми кабелями сечением до 150 мм² – типичная трасса распределительных сетей 6-10 кВ.
- КХК 1х65-90 (65х165х120 мм, 470 г) маркируется отверстием 13 мм. Это решение для кабелей 3х150-3х240 мм², используемых в питающих линиях промышленных предприятий.
- КХК 1х90-130 (75х185х150 мм, 512 г) и КХК 1х130-160 (75х220х180 мм, 680 г) – самые мощные в линейке. Применяются для высоковольтных кабелей 110-220 кВ в магистральных трассах.
Совместимость с несущими конструкциями
Хомуты КХК разработаны с учетом стандартных профилей кабельных конструкций. Полная совместимость обеспечена с кабельными полками серий К-1161, К-1162, К-1163 – наиболее распространенными в энергетическом строительстве. Шаг перфорации на этих полках составляет 25 или 50 мм, что точно соответствует межцентровым расстояниям крепежных отверстий хомутов.
Помимо полок, КХК монтируются на:
- Лестничных лотках ЛК, ЛП с перфорированными профилями
- Кабельных эстакадах ЭК, ЭКУ с шагом опор 2-3 метра
- Металлических коробах КМ, КМП с глухими стенками
- Профильных системах OBO Bettermann, Legrand, DKC с универсальной перфорацией
Крепление к ровной поверхности выполняется через сквозные отверстия в основании хомута. Стандартный крепеж – болты М8-М12 с шайбами Гровера, анкерные или дюбель-гвозди для бетона и кирпича. При монтаже на вибронагруженные поверхности (эстакады, мосты, тоннели метро) применяются контрящие гайки или пружинные шайбы – композитный материал не подвержен усталостному разрушению от вибраций, но резьбовые соединения необходимо защищать от самоотвинчивания.
Механическая стойкость к токам короткого замыкания
Стойкость к ТКЗ – ключевая характеристика кабельных креплений, регламентируемая ПУЭ и ГОСТ Р 50571. При коротком замыкании токи достигают десятков килоампер, и электродинамические силы стремятся вырвать кабели из креплений. Для разных типоразмеров КХК установлены следующие предельные нагрузки:
| Типоразмер | Механическая стойкость к ТКЗ |
|---|---|
| КХК 1х11-25 | 10 кН |
| КХК 1х25-40 | 10 кН |
| КХК 1х40-65 | 25 кН |
| КХК 1х45-70 | 25 кН |
| КХК 1х65-90 | 35 кН |
| КХК 1х90-130 | 40 кН |
| КХК 1х130-160 | 40 кН |
Расшифровка: 10 кН – это усилие около 1 тонны-силы, 40 кН – 4 тонны. Хомут рассматриваемого типоразмера выдерживает именно такое усилие, приложенное к закрепленному кабелю в момент КЗ без разрушения и недопустимых остаточных деформаций.
Для сравнения: стандартный металлический хомут аналогичного диаметра имеет стойкость 15-20 кН при массе вдвое больше. Композит показывает лучшие удельные характеристики – отношение прочности к массе у КХК выше на 30-40%.
Срок службы и долговечность
Заявленный срок службы КХК составляет не менее 30 лет. Это подтверждено ускоренными климатическими испытаниями по методикам ГОСТ 9.708 и ГОСТ 9.026. Факторы долговечности:
Материал не подвержен коррозии – в отличие от металлических хомутов, где даже оцинкованная сталь начинает ржаветь после 7-10 лет эксплуатации в сырых средах. Композит КХК сохраняет свои свойства весь период службы.
Отсутствие электрохимической коррозии при контакте с оболочкой кабеля. Металлические хомуты требуют установки прокладок из диэлектрического материала (резина, пластик) для предотвращения гальванических пар. При контакте алюминиевой оболочки кабеля со стальным хомутом в присутствии влаги возникает гальванический элемент – алюминий разрушается за 2-3 года. Композит КХК является диэлектриком, такие пары не образуются.
Устойчивость к УФ-излучению обеспечивается введением в состав композита светостабилизаторов на основе бензофенолов. После 1000 часов облучения в камере ксеноновой лампы (эквивалент 10 годам эксплуатации в умеренном климате) снижение прочности не превышает 5%.
Практические рекомендации по монтажу
Выбор типоразмера хомута под конкретный кабель выполняется по внешнему диаметру кабеля, указанному в каталоге производителя. Нельзя ориентироваться только на сечение токопроводящей жилы – разные марки кабелей (с броней, без брони, с сечением сектора или круглым) при одном сечении имеют разный диаметр. Например, кабель ВВГнг 3х150 имеет диаметр 47 мм, а СБШв 3х150 с броней – 58 мм. Для первого подойдет КХК 1х45-70, для второго – КХК 1х40-65.
Шаг расстановки креплений определяется проектом прокладки. Ориентировочные значения по ПУЭ: на горизонтальных участках – 400-600 мм для кабелей до 35 мм, 800-1000 мм для более крупных сечений. На вертикальных участках нагрузка от массы кабеля ложится на нижестоящий хомут – необходима установка дополнительных креплений каждые 1-2 метра в зависимости от марки.
При формировании пучков из нескольких кабелей каждый фиксируется отдельным хомутом. Недопустимо сжимать два кабеля одним хомутом – при электродинамических нагрузках они повредят друг другу изоляцию. Расстояние между хомутами в пучке должно быть не менее 5 мм для вентиляции.
Момент затяжки крепежных болтов не должен превышать 12 Н·м для М8 и 25 Н·м для М12. Перетяжка приводит к растрескиванию композитного материала. Затяжка производится в два этапа: предварительная усилием 50% от номинального, затем окончательная динамометрическим ключом. Это позволяет снять внутренние напряжения после установки хомута на кабель.
Конструкции крепления аналогичного типа
Существуют модификации композитных креплений для других задач. Например, узел крепления трубчатого кронштейна на железобетонной стойке в обхват (маркировка ХКК – хомут крепления консоли). Такое изделие имеет маркировку КЭАР.071100.033 и предназначено для установки на опорах наружного освещения и контактной сети.
Конструктивно ХКК состоит из полухомута с прутком заземления, сектора хомута и крепежных элементов – болтов М16х120 с гайками и валиками. Масса узла составляет от 4.3 до 5.2 кг в зависимости от типоразмера. Диапазон охватывает стойки диаметром от 290 до 420 мм с шагом 10 мм. Допускаемая нагрузка – вертикальная 7.0 кН, горизонтальная 4.0 кН.
Хотя эта конструкция предназначена для крепления не кабелей, а кронштейнов, применяемый в ней композитный материал демонстрирует универсальность решений. Наличие прутка заземления указывает на то, что в некоторых модификациях композитные хомуты комплектуются элементами для обеспечения контура заземления – это критично для установок свыше 1000В.
