Классификация металлорукавов по области эксплуатации и креплению

Металлорукава высокого давления на странице представляют собой сложные технические изделия, разделяемые по условиям применения на три основные группы: наземная, морская и авиационная. Каждая группа предъявляет уникальные требования к конструкции, материалам и испытательным процедурам.

•  Наземная эксплуатация предполагает работу в условиях умеренного климата, но с возможными резкими перепадами температур и воздействием агрессивных сред.
• Морская группа требует повышенной защиты от солевых аэрозолей, биологического обрастания и циклических нагрузок, вызванных качкой.
• Авиационная группа, включая наземное авиационное оборудование, испытывает экстремальные перепады давления, вибрации с частотами до 2000 Гц и требования минимальной массы при сохранении прочности.

Производственные мощности, сертифицированные по стандарту ISO 9001-2015, выпускают металлорукава согласно техническим условиям ТУ 3642-002-80018215-2015 и ТУ 3642-003-80018215-2015. Эти документы регламентируют не только геометрические параметры, но и методы неразрушающего контроля, периодичность испытаний и правила маркировки.

 Для авиационных изделий применяется дополнительная система прослеживаемости: каждый рукав получает индивидуальный номер, а информация о параметрах сварки и результатах гидравлических испытаний архивируется на предприятии не менее 25 лет.

Металлорукава общепромышленного назначения: типы и исполнения

Продукция для наземной эксплуатации включает четыре основных типа металлорукавов, различающихся способом подключения к трубопроводной системе. Конструкция под приварку (типы РГМ и 4655А) предполагает наличие на концах рукава патрубков из нержавеющей стали, которые привариваются к трубопроводу встык.

Такой метод обеспечивает максимальную герметичность и используется в системах, где запрещены любые резьбовые соединения, например, в вакуумных установках с рабочим давлением ниже 10^-5 мм рт. ст. Фланцевое исполнение производится по трем стандартам: ГОСТ (российская система), ASME (американский стандарт, распространенный на нефтегазовых объектах) и DIN (европейский стандарт, используемый в химической промышленности).

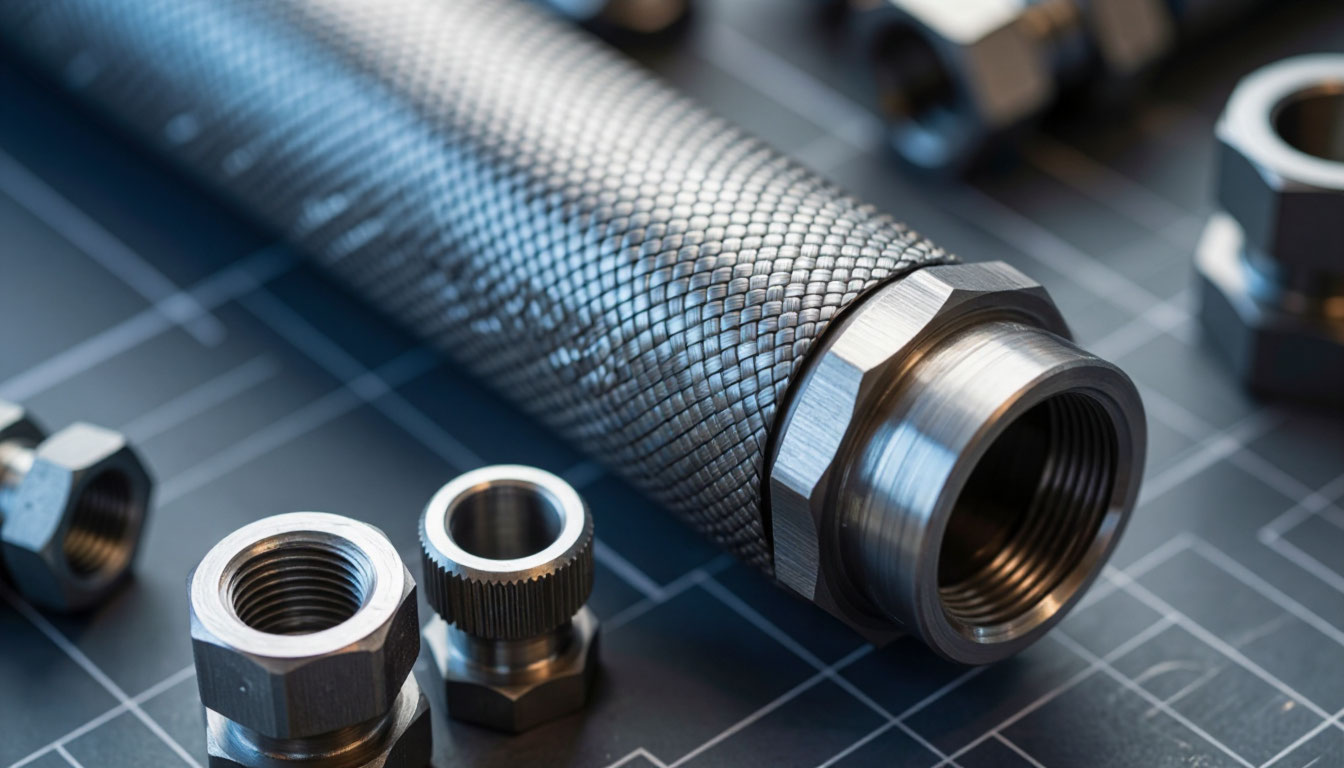

Резьбовые соединения реализуются в нескольких вариантах: коническая резьба NPT, метрическая резьба по ГОСТ 9150, а также трубная цилиндрическая резьба G. Выбор типа резьбы определяется рабочей средой и требованиями к обслуживанию. Быстроразъемные соединения (БРС) и камлоки (camlock) применяются для оперативного монтажа и демонтажа наливных рукавов, заправочных линий и временных технологических обвязок. К

амлоки типа «А» (для шлангов) и «Б» (для труб) позволяют выполнить стыковку без инструмента за секунды, что критически важно при частой смене среды или оборудования.

Специализированные металлорукава по ОСТ 1 03712-74

ОСТ 1 03712-74 представляет собой отраслевой стандарт, разработанный для металлических рукавов с присоединительной арматурой, используемых в системах летательных аппаратов и наземного вспомогательного оборудования. Документ обеспечивает унификацию типов и основных параметров. Согласно стандарту, рукава классифицируются на семь типов в зависимости от рабочего давления среды при температуре +20°С: от 0,6 МПа (6 кгс/см²) для типа 8 до 28 МПа (280 кгс/см²) для типа 1.

Шесть исполнений по ОСТ 1 03712-74 охватывают практически все сценарии стыковки. Исполнение 1 - под сварку с концевой арматурой. Исполнение 2 предполагает резьбовое соединение по внутреннему конусу (гайка с ниппелем). Исполнения 3 и 4 предназначены для подключения к жестким трубопроводам с различными типами уплотнительных поверхностей. Исполнение 5 использует соединение типа «шип-паз» (spigot-and-groove), характерное для авиационных топливных систем. Исполнение 6 предусматривает фланцевый стык для крупных диаметров. Стандарт детально регламентирует габаритные и присоединительные размеры.

Криогенные рукава с гайкой РОТ

Криогенные металлорукава предназначены для транспортировки сжиженных газов при температурах до -270°С. Основной конструктивный элемент таких рукавов - сильфон из аустенитной нержавеющей стали марки 12Х18Н9Т или AISI 304, сохраняющий пластичность при глубоком холоде. Криогенные температуры вызывают структурные изменения в металлах: сталь с ферритной фазой может стать хрупкой из-за перехода в состояние вязко-хрупкого разрушения. Аустенитные стали не имеют этого недостатка, их ударная вязкость остается высокой даже при температуре жидкого гелия.

Специфическим типом соединения для криогенных металлорукавов является гайка РОТ (разъемное одностороннее торцевое), применяемая в соответствии с ГОСТ 19334-73. Этот стандарт распространяется на детали для соединения трубопроводов и металлорукавов, работающих с жидкими криогенными продуктами - кислородом, азотом, аргоном при температуре от 373 до 73 К (от +100 до -200°С) и рабочем давлении до 1,2 МПа. Конструкция гайки РОТ включает спиральные скосы на торцевой поверхности, которые при затяжке создают осевое усилие, обжимающее уплотнительное кольцо. Разница высот спиральных скосов в любом диаметральном сечении не должна превышать 0,1 мм - требование, обеспечивающее равномерность обжатия по окружности.

Гайки РОТ изготавливаются литьем из латуни марок ЛЦ40Мц3Ж и ЛЦ16К4 или нержавеющей стали 10Х18Н9Л. Уплотнительные кольца к ним производятся из меди марки М3 или алюминиевого сплава АМц, причем медь предпочтительна для многократного использования (до 100 циклов замены кольца), а алюминий - для одноразовой герметизации особо ответственных соединений.

Ресурс соединения с гайкой РОТ составляет не менее 10 лет при условии замены уплотнительных колец каждые 100 циклов работы, средний ресурс до списания - 5000 циклов. В конструкции соединения предусмотрено устройство для сброса давления перед полным отворачиванием гайки - важнейшее требование безопасности при работе с криогенными жидкостями, которые при быстром нагреве испаряются с резким повышением давления.

Гибкие сейсмовставки U-Flex и сильфонные компенсаторы

Сейсмовставки U-Flex представляют собой специализированные сильфонные компенсаторы, предназначенные для защиты трубопроводов от деформаций, вызванных сейсмическими колебаниями, осадкой грунта, вибрациями оборудования и температурными расширениями. Основная функция - независимое движение соединенных частей системы: гибкая сильфонная вставка компенсирует осевые, поперечные и угловые смещения, снижая нагрузки на опоры и неподвижные точки трубопровода. Конструкция U-Flex способна поглотить продольные перемещения до 150 мм, поперечные - до 50 мм, угловые - до 30°, что существенно превышает возможности резиновых компенсаторов.

Области применения сейсмовставок U-Flex включают противопожарные трубопроводы, где надежность при землетрясениях критична для работы систем пожаротушения. В туннелях и инженерных переходах они компенсируют неравномерную осадку грунта на границах разных геологических структур. В системах водоснабжения и отопления жилых и административных зданий сейсмовставки предотвращают разрушение стояков при термическом расширении. На промышленных комплексах и магистральных сетях они работают в паре с насосным оборудованием, гася пульсации давления, возникающие при работе поршневых насосов.

U-Flex изготавливается с фланцевым присоединением по стандарту PN16 (давление 16 бар), фланцы из углеродистой стали оцинкованы или окрашены для защиты от коррозии. Гибкая часть - однослойный или двухслойный сильфон из нержавеющей стали, рабочий диапазон температур от -260 до +850°С. Диапазон условных диаметров DN 25-100 мм, длины рукава от 359 до 768 мм в зависимости от типоразмера. Сильфонная конструкция обеспечивает нулевое сопротивление потоку среды, что важно для систем с низким гидравлическим сопротивлением.

Металлорукава для ГДТ ГПУ, ГПА и газоперекачивающих агрегатов

Металлорукава для газоперекачивающих агрегатов (ГПА) и газотурбинных двигателей газоперекачивающих установок (ГДТ ГПУ) относятся к категории изделий с высокой цикличностью нагрузок. Основная среда - природный газ под давлением до 25 МПа, температура газа на выходе из нагнетателя может достигать +120°С при непрерывной работе.

Металлорукава в составе ГПА используются для обвязки систем маслоснабжения (подача масла к подшипникам турбины), топливного газа (линии высокого давления перед камерами сгорания), импульсных линий контрольно-измерительных приборов.

Особенность эксплуатации - длительный непрерывный режим: агрегаты могут работать без остановки до 8000 часов в год. Металлорукав должен сохранять герметичность при воздействии вибрации с частотой 50 Гц (рабочая частота вращения турбины) и амплитудой до 1 мм. Применяется рукав с двух- или трехслойной оплеткой из проволоки увеличенного диаметра (0,3-0,4 мм вместо стандартных 0,2-0,25 мм), что обеспечивает запас прочности по разрывному давлению 4:1. Арматура - преимущественно под приварку (для соединения с патрубками агрегата) либо резьбовая с конической резьбой, обеспечивающей самоуплотнение под давлением.

Продукция серии РГМ по ТУ 3642-003-80018215-2015

Металлорукава РГМ (рукав гибкий металлический) производятся согласно ТУ 3642-003-80018215-2015 и соответствуют требованиям ГОСТ Р. Диапазон условных проходов - от 6 до 300 мм, рабочее давление - до 35 МПа (350 кгс/см²). Конструкция включает одношовную электросварную трубу, сформированную из ленты-штрипса толщиной 0,18-1,2 мм на трубосварочном стане. Формирование гофрированной поверхности выполняется на гидроформовочном станке, где матрица задает профиль гофра: высота, шаг и радиус изгиба определяют соотношение гибкости и прочности.

Для высоких давлений (свыше 20 МПа) применяется уплотненное расположение гофр (уменьшенный шаг), для систем с частыми изгибами - увеличенная высота гофра, обеспечивающая больший угол поворота.

Оплетка изготавливается на горизонтальных оплеточных машинах, где одновременно на рукав накладываются оплеточные ленты, сформированные из пучков проволоки. Количество оплеток - от одной до четырех в зависимости от рабочего давления: однооплеточные рукава выдерживают до 6 МПа, двухоплеточные - до 20 МПа, трех- и четырехоплеточные - до 35 МПа и выше. Направление наложения оплеток чередуется (правое-левое-правое), что обеспечивает уравновешивание крутящих моментов при изменении давления.

Концевая арматура приваривается аргонодуговой сваркой неплавящимся электродом (TIG) в среде защитного газа аргона, что гарантирует отсутствие окислов в зоне сварки и сохранение коррозионной стойкости шва.

Заправочные металлорукава РМЗ и авиационные шланги

Металлорукава серии РМЗ (рукав металлический заправочный) изготавливаются по ТУ 3642-002-80018215-2015 и предназначены для зарядки бортовых систем летательных аппаратов кислородом, азотом или воздухом под высоким давлением. Основное отличие РМЗ от общепромышленных рукавов - наличие защитной резиновой оболочки, которая предохраняет металлическую оплетку от истирания при контакте с бетонной поверхностью аэродрома или металлическими конструкциями самолета. Оболочка из маслобензостойкой резины также предотвращает искрообразование при ударах, что критически важно при работе с кислородом под давлением.

Авиационные рукава маркируются по серии 8Д4.498.094 и 8Д4.498.434. Рабочее давление достигает 63 МПа (630 кгс/см²), испытательное - 79 МПа, разрывное - не менее 150 МПа, то есть запас прочности составляет 2,4 относительно рабочего давления. Температурный диапазон рабочей среды от -60 до +100°С. Внутренние полости и концевая арматура изготавливаются с особой чистотой: обезжиривание этиловым спиртом с последующей продувкой сухим воздухом, контроль чистоты - с помощью ультрафиолетовой лампы (остаточные масла флуоресцируют). Каждый рукав испытывается на герметичность в водяной ванне при давлении, превышающем рабочее на 25%, при этом объем выделяющихся пузырьков не должен превышать установленной нормы.

Судовые шланги и морские исполнения

Металлические рукава для судового оборудования предназначены для работы в условиях морской атмосферы с повышенной влажностью, постоянным присутствием солевого аэрозоля и возможностью длительного затопления. Материал изготовления - хромоникелевая титаносодержащая нержавеющая сталь аустенитного класса (обычно AISI 321 или 10Х18Н10Т), стойкая к питтинговой и межкристаллитной коррозии в среде морской воды. Судовые металлорукава сертифицируются под надзором Российского морского регистра судоходства (РМРС) или Российского речного регистра, что требует проведения дополнительных испытаний: на стойкость к морской воде (циклическое погружение в 3% раствор NaCl), на вибрационную прочность (частота 5-100 Гц при ускорении до 5g), на климатические воздействия (температура -40 до +50°С, влажность 98%).

Применение на судах включает системы охлаждения двигателей забортной водой, топливные линии дизельных генераторов, системы гидравлики рулевых машин и якорно-швартовных устройств, паропроводы вспомогательных котлов. Для судов газовозов (СПГ-танкеров) производятся специальные криогенные рукава с гайками РОТ из кислотостойкой латуни, работающие при перекачке сжиженного метана (-162°С). Запас прочности для судовых рукавов составляет двойной от рабочего давления при возникновении гидроудара - режим, характерный для судовых систем при резком закрытии клапанов.

Арматура и способы присоединения: под сварку, фланцы, резьба, БРС

Выбор типа концевой арматуры определяется условиями монтажа, требованиями к обслуживаемости и рабочей средой. Патрубки под приварку - оптимальный выбор для стационарных систем с агрессивными или токсичными средами, где любое резьбовое соединение представляет собой потенциальный путь утечки. Приварка выполняется встык с разделкой кромок под углом 30-35°, обязательным условием является наличие подкладного кольца из того же материала, предотвращающего проплавление внутрь. После сварки контроль выполняется радиографией (просвечивание шва рентгеном) или капиллярным методом.

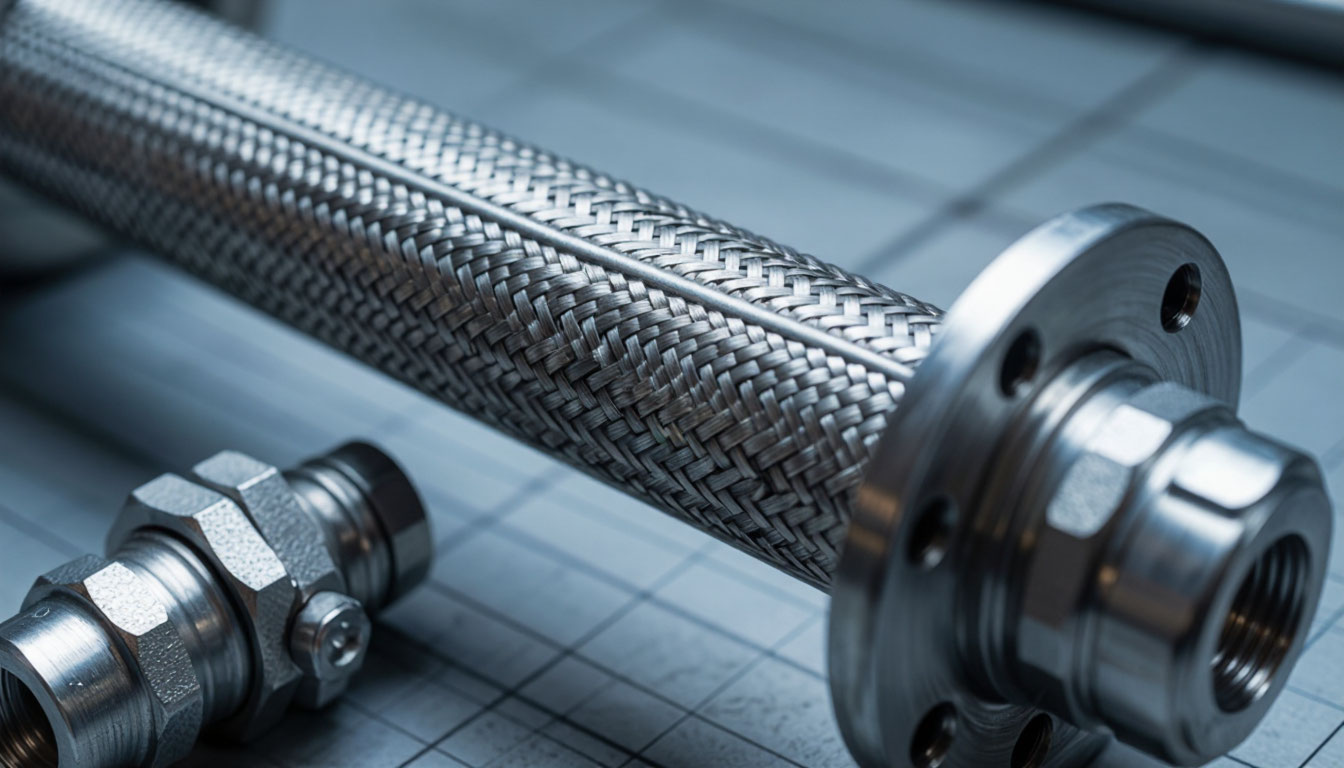

Фланцевое присоединение по стандартам ГОСТ, ASME B16.5 или DIN EN 1092-1 удобно для стыковки с арматурой (задвижками, клапанами) и насосным оборудованием. Применяются плоские приварные фланцы (для низкого давления до 2,5 МПа), воротниковые приварные фланцы (для среднего давления до 16 МПа) и фланцы под линзовое уплотнение (для высокого давления до 35 МПа). Уплотнительные поверхности могут быть гладкими (форма RF), выступ-впадина (форма MF) или шип-паз (форма TG). Материалы фланцев - углеродистая сталь 20, 09Г2С или нержавеющая сталь 12Х18Н10Т.

• Резьбовые соединения включают трубную цилиндрическую резьбу G (BSPP), коническую NPT (американский стандарт) и метрическую резьбу по ГОСТ 9150. Предпочтительны конические резьбы, обеспечивающие герметизацию по виткам без дополнительных уплотнений, что важно для высоких температур (свыше +200°С), где резиновые прокладки не работают.
•  Для монтажа используется моментный ключ с контролируемым усилием: затяжка до появления текучести материала резьбы приводит к разрушению после нескольких циклов разборки.

Быстроразъемные соединения (БРС) типа camlock бывают четырех основных типов: тип А для шлангов (наружная резьба), тип В для труб (внутренняя резьба), тип С (штуцер под хомут), тип D (колодка с внутренней резьбой). Материалы - алюминиевый сплав, латунь, нержавеющая сталь, полипропилен. БРС нержавеющие используются для химических сред, алюминиевые - для воды и воздуха, латунные - для топлив и масел. Герметизация обеспечивается прокладкой из FKM (витона) для температур до +200°С или EPDM для водных сред. Недостаток БРС - ограниченное рабочее давление (обычно не более 1,6 МПа), однако для криогенных рукавов на азотных рамках применяются усиленные БРС из кованой нержавейки на давление до 6 МПа.

Материалы: нержавеющая сталь аустенитного класса

Для производства металлорукавов используется хромоникелевая титаносодержащая нержавеющая сталь аустенитного класса, преимущественно марки AISI 304 (российский аналог 08Х18Н10) и AISI 321 (12Х18Н10Т). Аустенитная структура получается при легировании никелем (8-11%) и стабилизируется титаном, который связывает углерод в карбиды, предотвращая выпадение карбида хрома по границам зерен (явление межкристаллитной коррозии, опасное при сварке и работе в температурном диапазоне 450-850°С). Запас прочности при возникновении гидроудара достигает двукратного от рабочего давления - за счет пластичности аустенитной стали, которая не разрушается хрупко при кратковременных перегрузках.

Стали аустенитного класса обладают важным для криогенной техники свойством: они не увеличивают твердость при термической и химико-термической обработке, то есть остаются пластичными после сварки и при глубоком охлаждении. Отсутствие магнитных свойств критически важно в авиационных системах рядом с навигационным оборудованием - ферромагнитные материалы искажают показания магнитометров. Кроме того, немагнитность позволяет использовать металлорукава в зонах сильных магнитных полей (электролизные установки, ускорители частиц) без нагрева от вихревых токов. Проволока для оплетки используется в отожженном состоянии (нагартованная проволока повышает прочность, но снижает пластичность, что при циклических изгибах приводит к растрескиванию).

Рекомендации по выбору и эксплуатации металлорукавов

При выборе металлорукава необходимо сопоставить три ключевых параметра: рабочее давление, требуемую гибкость и агрессивность среды. Высокое давление требует многослойной оплетки и уплотненного гофра, но при этом гибкость снижается - минимальный радиус изгиба такого рукава составит не менее 10-12 наружных диаметров, тогда как для низкого давления допускается радиус 5-6 диаметров. Для пульсирующих потоков (поршневые насосы, компрессоры) следует выбирать рукава с демпфирующим устройством или увеличенным запасом прочности - гидроудары создают пиковые давления в 3-4 раза выше номинального.

Монтаж металлорукава категорически не допускает скручивания (поворота концевых арматур вокруг продольной оси). Скручивание создает напряжения сдвига в оплетке, что вдвое снижает ресурс. При сварке патрубков следует защищать сильфон от брызг расплавленного металла - повреждение гофрированной поверхности заметно снижает прочность.

 Для криогенных рукавов обязателен предварительный прогрев места соединения до комнатной температуры перед затяжкой гайки РОТ (льдистый металл не пластичен, при затяжке возникает риск разрушения резьбы). После монтажа необходимо провести пневматические испытания рабочим давлением с выдержкой не менее 5 минут, контролируя герметичность по отсутствию падения давления в закрытой системе.

Ресурс металлорукава при правильно подобранной длине и радиусе изгиба достигает 10-15 лет. Признаками необходимости замены служат: видимые надрывы проволок оплетки (более трех разрывов на погонный метр), вмятины на гофрах глубиной более 10% высоты профиля, коррозионные язвы на поверхности ниппелей, негерметичность при испытательном давлении. Для восстанавливаемых изделий (криогенные рукава с гайками РОТ) регламентирована замена уплотнительных колец каждые 100 циклов разборки, при этом сами гайки выдерживают до 5000 циклов.

Хранение рукавов - в сухих отапливаемых помещениях, с условиями, исключающими контакты с кислотами и маслами, для кислородных рукавов обязательна маркировка «Кислород» и хранение отдельно от маслосодержащих изделий.
