Промышленный источник бесперебойного питания (ИБП) высокотехнологичный страж непрерывности технологического процесса. В отличие от офисных «пилотных» моделей, промышленные агрегаты работают в агрессивной среде: скачки температуры, запыленность, индуктивные нагрузки и высокая влажность. Отказ такого оборудования означает не просто потерю данных на жестком диске, а остановку конвейера, выход из строя дорогостоящих станков с ЧПУ или аварию на химическом производстве.
Понимание архитектуры и «слабых мест» промышленных ИБП - базовая необходимость для главного инженера или шеф-энергетика. Анализ реальных поломок показывает: 80% отказов связаны не с магическими сбоями «железа», а с нарушением правил эксплуатации, старением комплектующих и дефицитом квалифицированного компонентного ремонта.

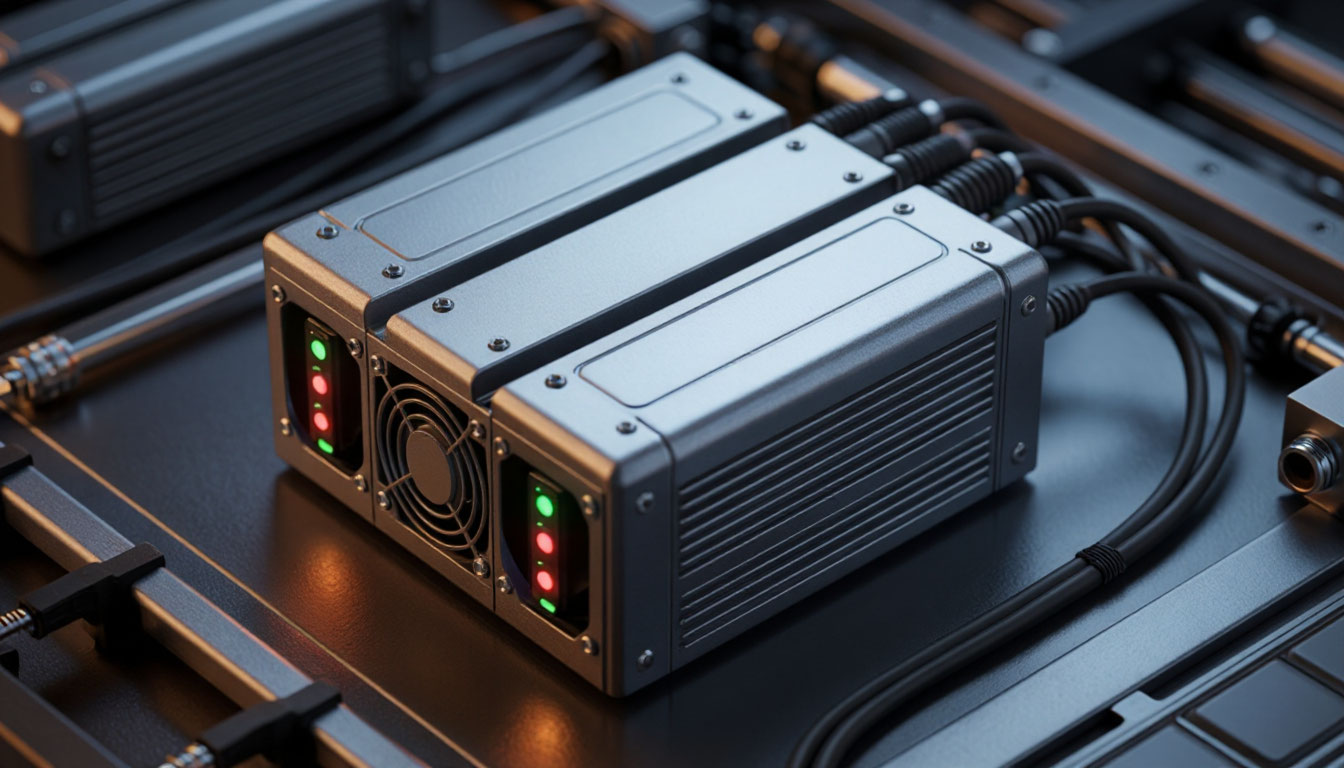

Магистрально-модульная архитектура. Принцип построения отказоустойчивых систем
Современные промышленные ИБП, особенно класса, используемого в ЦОД и тяжелой индустрии, строятся по магистрально-модульному принципу. Это система с горячим резервированием, где силовые модули работают параллельно. Если один модуль выходит из строя, остальные автоматически забирают нагрузку без прерывания питания.
Однако такая схема предъявляет жесткие требования к комплекту ЗИП (запасных частей, инструментов и принадлежностей). Теория надежности утверждает: восстановление ИБП возможно только при параметрическом синтезе запасов. То есть на складе должны храниться не просто «какие-то детали», а элементы с рассчитанной интенсивностью отказов, строго соответствующие паспортным данным конкретного модуля. Попытка заменить IGBT-транзистор в магистральном модуле аналогом с другими time-характеристиками приведет к коллапсу всей системы распределения нагрузки.
Батарейные массивы: Почему АКБ выходят из строя первыми
Статистика неумолима: около 40-50% всех неисправностей промышленных ИБП приходится на аккумуляторные батареи. Однако сама батарея редко умирает своей смертью - её убивают условия эксплуатации.
- Механизмы деградации: В промышленных условиях распространена проблема теплового разгона. При температуре окружающей среды выше 25°C скорость коррозии решеток электродов удваивается с каждыми дополнительными 5°C. Также губителен эффект сульфатации, возникающий при длительном нахождении батареи в режиме «плавающего заряда» без тренировочных циклов разряда.
- Характерные проявления: Полное обесточивание нагрузки при пропадании сети - самый очевидный симптом. Но есть и более тонкие: резкое сокращение времени резервирования (ИБП показывает 100% заряда, но через 2 минуты падает), сильный нагрев конкретных банок в массиве или химический запах сероводорода - верный признак разрушения корпуса и утечки электролита.

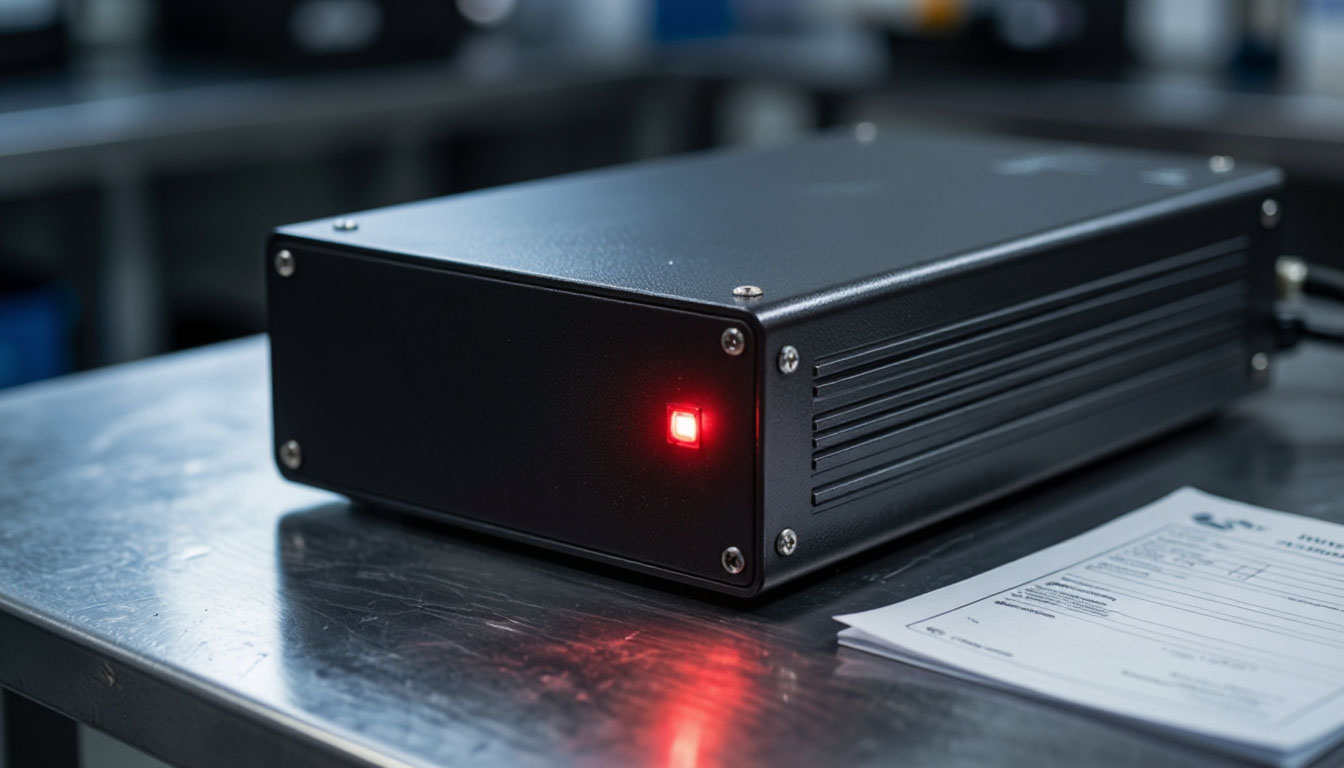

Диагностика: Проверка состояния АКБ и ремонт ИБП (подробнее) в промышленных масштабах проводится с помощью измерителя внутреннего сопротивления (миллиомметра). Рост сопротивления на 25-30% от номинала - приговор элементу. Стандартная проверка напряжением здесь не информативна.
Силовая электроника. Отказ IGBT и конденсаторов
Сердце ИБП - выпрямитель и инвертор. Основу этих узлов составляют мощные IGBT-транзисторы (биполярные транзисторы с изолированным затвором) и большие электролитические конденсаторы. Это самые дорогие компоненты для ремонта.
Конденсаторы- «Смерть от высыхания»
Внутри электролитических конденсаторов находится электролит. Со временем он высыхает. Для промышленных блоков, работающих в теплых цехах, срок жизни конденсаторов сокращается до 5-7 лет, хотя паспортные данные обещают 10. Признаки: Вздутие алюминиевого корпуса (клапан стравил давление), потеря емкости (измеряется LC-метром), увеличение эквивалентного последовательного сопротивления (ESR).
Страшно не то, что конденсатор умрет, а последствия его смерти. Вспухший конденсатор замыкает дорожки платы, и следом за ним, как правило, «летят» IGBT-ключи, цена которых может достигать десятков тысяч рублей за штуку.
IGBT-модули. Тепловая смерть
Транзисторы разрушаются либо из-за превышения напряжения коллектор-эмиттер (лавинный пробой), либо из-за перегрева. Перегрев возникает, когда выходит из строя система охлаждения - вентиляторы останавливаются из-за намотки пыли на крыльчатку.
Симптомы: Код ошибки “Inverter Fault”, гудение трансформатора, отсутствие напряжения на выходе, при этом входные цепи исправны. При прозвонке мультиметром силовой модуль часто ведет себя как обычный диодный мост с коротким замыканием между переходами.
Статические байпасы и переключение? Проблемы с синхронизацией
Статический байпас (Static Bypass Switch) узел, который мгновенно переключает нагрузку с инвертора на резервную сеть (или наоборот) за миллисекунды. Самая частая аппаратная проблема здесь - склеивание (залипание) тиристоров.
При коротком замыкании в нагрузке или сильной перегрузке возникает ток, превышающий номинальный. Тиристор переходит в лавинный режим и остается открытым даже после исчезновения управляющего сигнала. Последствия: Схема автоматики пытается отключить байпас и перевести нагрузку на инвертор, но тиристор продолжает шунтировать линию. Возникает «состязание» источников, которое приводит к глубокой просадке напряжения и падению нагрузки (так называемый «схлопывающийся байпас»).
Платы управления? Влияние гальванической развязки
Современные промышленные ИБП управляются цифровыми сигнальными процессорами (DSP) и ПЛИС (программируемые логические интегральные схемы). Слабое место здесь - гальваническая развязка между силовой частью (сотни вольт) и логикой (5-12 вольт).
В запыленных и влажных цехах снижается сопротивление изоляции на печатных платах. Мельчайшая стружка или конденсат создают проводящие мостики. Проявление: ИБП самопроизвольно меняет режимы работы, выдает ложные аварии (например, “Over temperature” на холодном радиаторе), «зависает» с полной потерей индикации.
Ремонт: Требует высокой квалификации. Обычная замена DSP без прошивки невозможна - микроконтроллеры «залочены» на конкретную модель. Восстановление включает в себя либо перепайку прошитой микросхемы, либо сложный процесс прошивки через JTAG-программатор.
Компонентный vs. Узловой ремонт! Экономика восстановления
В 2020-х годах на рынке сервиса сформировались два лагеря. Узловой ремонт предполагает замену всего модуля (выпрямителя, инвертора). Это быстро, но дорого: стоимость модуля составляет 40-60% от цены нового устройства.
Компонентный ремонт возвращение к истокам инженерии. Сервисный инженер находит конкретный пробитый транзистор Q5 на плате или высохший конденсатор C12. Этот подход экономит до 80% бюджета, особенно актуальный в условиях санкционных ограничений и проблем с логистикой OEM-запчастей.
Однако компонентный ремонт требует эталонного оборудования для обвязки:
- Паяльная станция с нижним подогревом для демонтажа многослойных плат без отрыва дорожек.
- Измеритель ESR (не просто мультиметр), чтобы оценить здоровье конденсатора без выпайки.
- Тепловизор для поиска короткозамкнутых элементов под напряжением (in-circuit measurement).
Эксплуатационные ошибки- Человеческий фактор
Огромный пласт неисправностей создается на этапе монтажа и пусконаладки.
- Перепутывание кВА и кВт: Промышленные ИБП маркируются по полной мощности (кВА), а нагрузка часто активная (кВт). Неучет коэффициента мощности приводит к хронической перегрузке.
- Неправильный порядок фаз: Современные ИБП контролируют синхронизацию с байпасной линией. Неправильное чередование фаз приводит к тому, что ИБП отказывается переходить в обход, даже если сам сгорает.
- Затяжка клемм: В промышленности вибрация ослабляет винтовые клеммы силовых кабелей. Ослабленный контакт греется, увеличивается переходное сопротивление, плавится изоляция и происходит короткое замыкание уже внутри ИБП.
План профилактических работ: Ресурс компонентов
Чтобы не допустить аварийного останова, промышленный ИБП должен проходить ТО с жесткой периодичностью. Опыт показывает следующие средние сроки жизни элементов (при работе 24/7):
| Компонент | Средний ресурс | Основные признаки деградации | Метод контроля | Рекомендация по замене |
|---|---|---|---|---|
| Вентиляторы охлаждения | 3-5 лет | Повышенный шум, биение, остановка | Визуально, тактильно | При появлении вибрации |
| Электролитические конденсаторы | 5-7 лет | Вздутие, рост пульсаций на шине DC | Осциллограф, ESR-метр | Плановая замена на 5-й год |
| Аккумуляторные батареи (AGM) | 4-6 лет | Снижение времени работы, нагрев | Контрольный разряд | При падении емкости ниже 80% |
| Цепи управления (реле, оптопары) | 10+ лет | Загрязнение контактов, ложные срабатывания | Измерение сопротивления изоляции | Чистка, замена при отказе |
| Силовые кабели и клеммы | 15+ лет | Нагрев, потемнение изоляции | Тепловизор, контроль затяжки | Дотяжка каждые 6 месяцев |
Алгоритм поиска неисправности! С чего начать
При поступлении сигнала “UPS Fault” действуйте по следующей схеме:
- Визуальный осмотр и обоняние: Откройте шкаф. Запах гари укажет на сгоревший варистор или выделение электролита. Вздутые конденсаторы видны невооруженным глазом.
- Анализ логов (Event Log): Большинство промышленных моделей (GE, Vertiv, Powercom) сохраняют историю аварий. Если ИБП пишет “Battery Weak” - меняйте батареи, не дожидаясь отключения.
- Тест «Холодный старт»: Отключите автомат ввода сети. Попробуйте запустить ИБП с кнопки. Если не запускается - проблема в силовом инверторе или аккумуляторах (последние просто сели в ноль).
- Прозвонка силовых диодов: Проверьте входной выпрямитель. Короткое замыкание на входе говорит о пробитых диодах моста (возможная причина - перенапряжение или грозовой разряд).
Практический совет: При подозрении на внутреннее короткое замыкание в силовой части никогда не пытайтесь повторно включить ИБП без предварительной диагностики. Каждая попытка включения в аварийном режиме с высокой вероятностью расширяет зону повреждения, выводя из строя соседние транзисторные каскады и дорожки управления.
Промышленный ИБП не просто «комплектующие в коробке», это сложная электрохимическая система, требующая постоянного внимания. Практика показывает, что надежность заканчивается там, где заканчивается регламентное обслуживание.
Для минимизации рисков рекомендуется внедрить систему планово-предупредительного компонентного ремонта. Не дожидайтесь смерти IGBT. Меняйте конденсаторы и вентиляторы по истечении 5 лет эксплуатации, даже если «вроде работает». Дешевизна профилактики (замена двух транзисторов и партии конденсаторов) несопоставима с простоем производства на сутки из-за поиска редкого модуля в условиях дефицита западных комплектующих.
Помните: большая часть внезапных отказов готовилась годами внутри блока питания, пока пыль копилась на радиаторах, а электролит медленно высыхал в банках.
