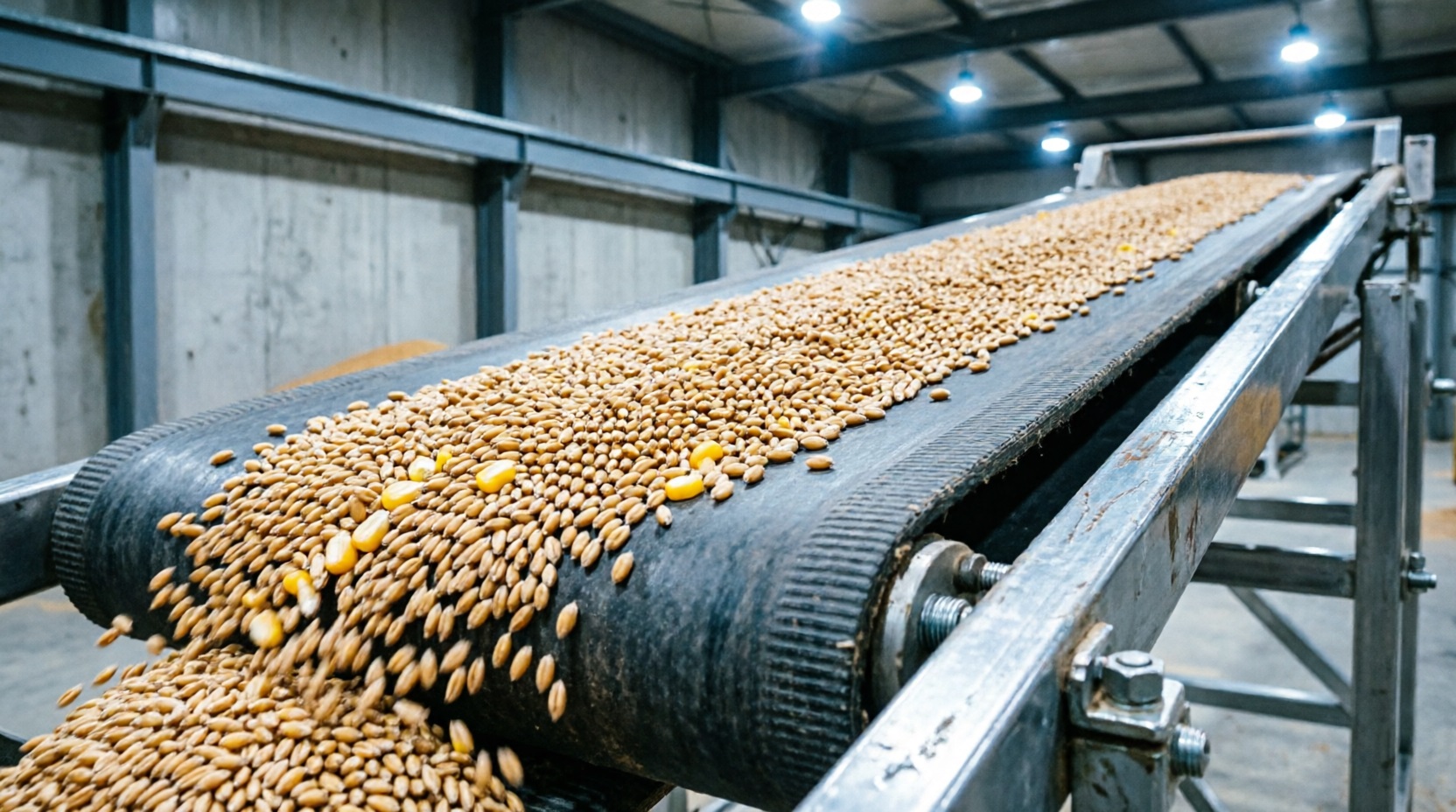

В агропромышленном секторе, в частности при обработке и хранении зерна, транспортерная лента https://kaprom.ru является ключевым элементом логистической цепочки. Она обеспечивает непрерывное перемещение сыпучих материалов - пшеницы, кукурузы, сои, подсолнечника, а также продуктов переработки (шрот, комбикорм).
От технических характеристик полотна зависит производительность всего элеватора или комбикормового завода. Тканевая основа воспринимает продольные нагрузки, возникающие при трогании конвейера и движении загруженной ветви. Резиновые или полимерные обкладки защищают каркас от абразивного износа и воздействия внешней среды.

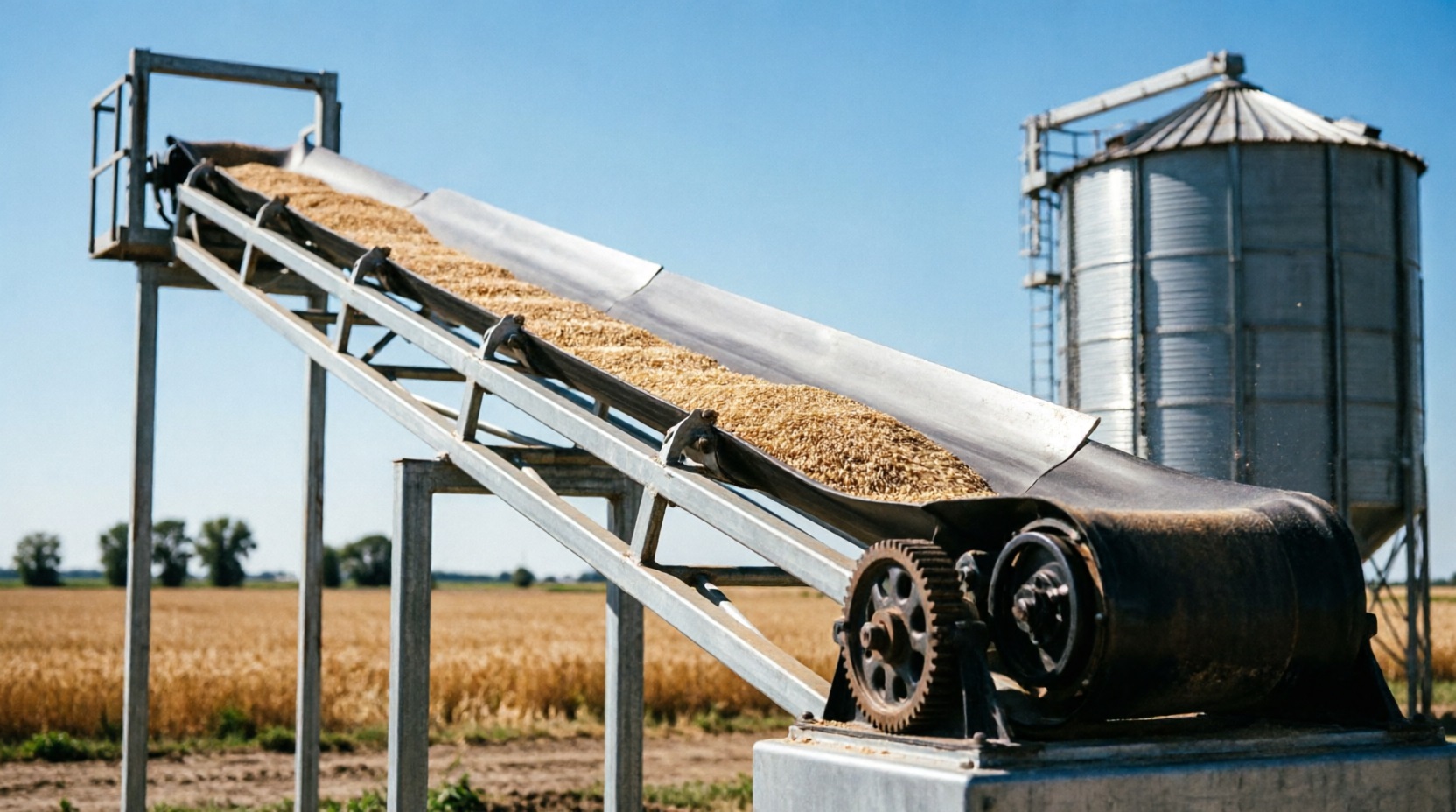

Роль транспортерной ленты в элеваторной промышленности
На зерновых терминалах ленты работают в жестком режиме: перепады температур от -30°C до +50°C, высокая концентрация пыли, риск статического электричества.
Поэтому материал полотна должен быть не только прочным, но и маслобензостойким, а также антистатичным, чтобы исключить искрообразование.
В отличие от горной промышленности, где главный враг ленты - крупный кусок породы, в сельском хозяйстве основные проблемы связаны с налипанием влажного зерна или тонкой фракции (мучель, лузга).
Конвейерная лента и ее конструкция. От каркаса до обкладки
Конвейерная лента общего назначения, применимая для зерна, чаще всего имеет резинотканевую структуру. Ее стандартизация регламентируется ГОСТ 20-85. Маркировка изделия содержит ключевую информацию для инженера.
Например, запись «3-1000-3-ТК-200-2-2-0» расшифровывается следующим образом: тип ленты (3 - для легких условий), ширина 1000 мм, количество тканевых прокладок (3), тип ткани (ТК-200 - ткань комбинированная с прочностью 200 Н/мм), толщина верхней обкладки 2 мм, нижней - 2 мм, а последняя цифра указывает на отсутствие бортов или дополнительных элементов.
Тканевые прокладки являются основным силовым элементом. В бюджетных моделях используется ткань БКНЛ-65 (бельтинговая комбинированная, нагрузочная способность 65 Н/мм), однако для длинных конвейеров или высоких подъемов предпочтительнее применять ТК-200 или более современные ткани EP (полиэфир/полиамид). EP-ленты обладают меньшим остаточным удлинением, что сокращает частоту натяжки полотна.
При растяжении на 1% усилие для EP-лент может составлять от 6 до 10 Н/мм, тогда как для тканевых аналогов этот показатель строго нормирован материалом основы.
Выбор толщины обкладок зависит от способа загрузки. Если зерно подается на ленту с большой высоты через лоток, необходима верхняя обкладка не менее 4-6 мм для амортизации ударов. При загрузке через питатель или с небольшой высоты допустима обкладка 2 мм.
Полимерные ленты как альтернатива резине в пищевой промышленности
В современном пищевом производстве и на переработке широко применяются сплошные полимерные ленты из ПВХ (поливинилхлорид) и ПУ (полиуретан).
Они соответствуют стандартам FDA (Food and Drug Administration), что подтверждает безопасность контакта с пищевыми продуктами, включая зерно. Такие ленты не имеют запаха, легко моются и не расслаиваются при попадании влаги в отличие от резинотканевых аналогов. По сути, это гомогенное полотно из нескольких слоев корда (полиэстеровых нитей), полностью пропитанных и покрытых полимером.
Главное различие между ПВХ и ПУ лентами кроется в их физико-механических свойствах. ПУ (полиуретан) значительно мягче и эластичнее, его твердость по Шору достигает 85-95А.
Это позволяет использовать ПУ ленты на конвейерах с барабанами малого диаметра (от 10 мм), что критично для сложных трасс с перегибами. ПВХ же более жесткий (65-80А), дешевле, но требует большего радиуса изгиба.
Для холодных складов предпочтительнее полиуретан, так как он сохраняет гибкость до -30°C, тогда как стандартный ПВХ начинает трескаться уже при -10°C.
Антистатические свойства достигаются за счет добавления в структуру ПВХ или ПУ угольных нитей или специальных добавок. Это обязательное требование для зерновых элеваторов, где взвесь органической пыли в воздухе может быть взрывоопасной. При заказе обращайте внимание на маркировку «AS» (Antistatic).
Механические соединения для конвейерных лент
При монтаже или ремонте конвейера встает вопрос стыковки концов ленты. Для зерновых комплексов выбор соединения баланс между скоростью монтажа и долговечностью. Наиболее надежным, но и дорогим методом является горячая вулканизация. Она обеспечивает 100% прочности стыка, делает шов монолитным и не требует дополнительных деталей, которые могут царапать оборудование.
- Однако в полевых условиях или при срочном ремонте чаще применяются механические соединения. Самыми распространенными являются шарнирные соединители (пластины, скобы).
- Для тонких лент (до 2-3 слоев) используются соединители типа «аллигатор», устанавливаемые с помощью специального пресса.
- Для мощных тканевых лент применяются болтовые соединения (пластины, притянутые болтами к ленте через проколы).
- Механические соединения позволяют ввести конвейер в строй за 30-40 минут, но они создают ударную нагрузку при набегании на барабан и могут повреждать чистящие устройства.
Производители весового оборудования категорически не рекомендуют использовать механические соединения на весовых конвейерах, так как удар скобы о роликоопоры вызывает погрешность до 2-5%. В таких узлах стыковка ленты должна выполняться исключительно вулканизацией или холодной склейкой (химической сваркой) с тщательной обработкой стыка.
Ролики и роликоопоры- обеспечение желобчатой формы
Правильная форма ленты и центровка груза обеспечиваются роликоопорами. Верхняя (грузовая) ветвь конвейера для сыпучих материалов, как правило, формируется в желоб. Это предотвращает просыпание зерна по бокам и увеличивает площадь поперечного сечения материала. Желобчатая роликоопора состоит из трех роликов: центрального (горизонтального) и двух боковых, установленных под углом 10, 20, 30 или 45 градусов.
Выбор угла наклона зависит от сыпучести материала. Зерно пшеницы имеет угол естественного откоса около 36-38°. При угле наклона роликов 30° формируется устойчивый желобик, но при этом возрастает усилие прижатия ленты к ролику, что требует более мощного привода. Для легких материалов (лузга, шелуха) угол можно уменьшить до 10-15°, чтобы не мять продукт.
С другой стороны, для тяжелых комбикормов с высокой плотностью насыпи применяют трехроликовые опоры с углом 45°, чтобы сконцентрировать массу в центре и защитить края ленты от износа.
На нижней (холостой) ветви лента обычно движется по плоским роликоопорам (один прямой ролик). В зонах загрузки, где падающее зерно может пробить ленту, устанавливаются амортизирующие роликоопоры. Они имеют обрезиненные кольца (или наружную резиновую оболочку), которые гасят кинетическую энергию падающих частиц.
Диаметр роликов стандартизирован: для зерновых часто используются диаметры 89 мм, 108 мм и 133 мм. Чем шире лента, тем больший диаметр ролика требуется для предотвращения провисания полотна между опорами.
Транспортерные цепи и приводные элементы
Хотя лента является несущим элементом, тяговое усилие часто передается барабанами. Однако в некоторых конструкциях конвейеров (например, ленточно-цепных) или в скребковых транспортерах, используемых рядом с зерновыми элеваторами, критически важны цепи.
В контексте ленточных конвейеров цепи применяются исключительно для привода барабанов или в качестве тягового органа специальных машин. Для этих целей используются приводные роликовые цепи (ПР) и длиннозвенные цепи (ПРД). Изготавливаются они из легированной стали 65 Г по ГОСТ 13568. Качественная цепь проходит термообработку (закалка и отпуск), что обеспечивает твердость штифтов и втулок на уровне 40-45 HRC.
Китайские аналоги часто грешат использованием сырой стали марки 40, которая быстро вытягивается и рвется.
В специализированных цепных транспортерах для перемещения гранул или мешков используются пластинчатые тяговые цепи типа М (например, М20, М40, М56). Цифра в маркировке указывает на разрушающую нагрузку в кН. Такие цепи обладают низкой массой и позволяют устанавливать на них пластиковые или резиновые накладки для подачи зерна.
Для поддержания натяжения ленты необходимы натяжные устройства. На зерновых конвейерах распространены винтовые натяжные станции (простая регулировка перемещением подшипникового узла хвостового барабана) и грузовые натяжные станции (используемые на длинных трассах). Грузовое натяжение автоматически компенсирует вытяжку ленты при запуске и остановке, предотвращая пробуксовку.
Комплектующие конвейера. Очистители и борта
Эффективность работы конвейера определяется не только лентой, но и правильной эксплуатацией вспомогательных систем. Очистители ленты - ключевые элементы для зернового комплекса. Налипшее влажное зерно или жирный шрот, прилипая к рабочей поверхности, приводит к сходу ленты с роликов. Первичные очистители (предочистители) устанавливаются сразу после разгрузочного барабана. Они изготавливаются из полиуретана или твердого сплава (карбида вольфрама) и скребут по ленте.
Конструкция современных очистителей может быть сегментной. Это позволяет менять только изношенную центральную часть скребка, так как края ленты изнашиваются медленнее. Для повышения эффективности скребок прижимается к ленте с помощью пневматических или механических устройств натяжения. Сами ножи должны располагаться под определенным углом (обычно 15-20° к ходу ленты), чтобы счищенный материал ссыпался в желоб, а не скапливался перед скребком.
Неотъемлемой частью являются направляющие борта и уплотнения. Чтобы зерно не высыпалось через края в зоне загрузки, устанавливаются борта из листовой стали с резиновыми уплотнителями, которые скользят по поверхности ленты. Уплотнитель должен быть достаточно мягким, чтобы не повредить полимерное покрытие, но достаточно жестким, чтобы зерно не подмывало его снизу.
Технический опросный лист и методика подбора
Для грамотного заказа оборудования или комплектующих необходимо заполнить опросный лист. Этот документ исключает ошибки в спецификации. Для зернового конвейера критическими параметрами являются: производительность (тонн в час), скорость движения ленты (обычно 0.8–2.5 м/с), ширина ленты (от 400 мм до 2000 мм) и тип материала.
При выборе ленты необходимо указать количество слоев (от 2 до 6) и тип ткани. Для зерна при длине конвейера до 50 метров достаточно 2-3 слоев ткани ТК-200. Для более длинных магистралей (200-500 м) требуется 4-5 слоев и тип ткани EP-400 или выше.
Толщина рабочей обкладки выбирается исходя из абразивности. Зерно - материал малоабразивный, но пыль и песок, которые часто сопутствуют урожаю, работают как наждак. Поэтому для роликовых опор рекомендуется обкладка не менее 2-3 мм.
В опросный лист также вносятся данные об угле наклона конвейера. Для ленточного транспортера угол подъема с зерном не должен превышать 20° (для гладкой ленты). При необходимости большего угла (до 35°) требуется лента с профилем (перегородками) или специальная текстура (с рисунком), предотвращающая скатывание зерна вниз.
Параметры внешней среды (отапливаемое/неотапливаемое помещение, температура воздуха до -40°C) диктуют необходимость использования морозостойкой резины (исполнение МС) или полиуретана.
Стоимость и экономическая эффективность
Ценообразование комплектующих для конвейеров зависит от метража, ширины и состава. Резинотканевые ленты общего назначения на основе ткани БКНЛ или ТК-200 являются наиболее доступным решением. Однако при расчете стоимости единицы продукции (тонны перевезенного зерна) следует учитывать ресурс ленты. Полимерные ленты из ПВХ и ПУ дороже на 30-50% по сравнению со стандартной резиной, но они имеют в 1.5-2 раза больший срок службы при работе во влажной среде и на острых кромках.
Ремонт механическими соединителями дешевле, но в долгосрочной перспективе они травмируют барабаны. Инвестиции в горячую вулканизацию оправданы на длинных конвейерах с высоким ресурсом работы. При закупке необходимо запрашивать сертификаты качества и указывать в договоре требования к стойкости к окислению и старению (озоностойкость), чтобы лента не растрескалась через год эксплуатации на открытой площадке элеватора.
Сводные характеристики типовых лент для зерновых конвейеров
| Название / Маркировка | Количество слоев | Толщина ленты, мм | Обкладки верх/низ, мм | Ширина, мм | Прочность при растяжении, Н/мм | Тип ткани |
|---|---|---|---|---|---|---|
| Лента конвейерная 3-1000-2-ТК-200-2-2-0 | 2 | 4 | 2/0 | 1000 | 400 | ТК-200 |
| Лента конвейерная 3-1000-3-ТК-200-2-2-0 | 3 | 5 | 2/0 | 1000 | 600 | ТК-200 |
| Лента конвейерная 3-1000-4-ТК-200-2-2-0 | 4 | 6 | 2/0 | 1000 | 800 | ТК-200 |
| Лента конвейерная 3-1050-ЕР250/4-2-0 | 4 | 6 | 2/0 | 1050 | 250 | ЕР250 |
| Лента конвейерная 3-1200-3-ТК-200-2-2-0 | 3 | 5 | 2/0 | 1200 | 600 | ТК-200 |
| Лента конвейерная 3-1400-4-ТК-200-2-2-0 | 4 | 6 | 2/0 | 1400 | 800 | ТК-200 |
Рекомендации по эксплуатации и техническому обслуживанию
- Регулярный осмотр стыков - каждые 200 часов работы проверять состояние механических соединений на предмет ослабления болтов или трещин скоб.
- Контроль центровки ленты - отклонение от оси допускается не более 5 мм на 10 метров длины конвейера. При больших отклонениях регулировать натяжным устройством или положением роликоопор.
- Очистка барабанов и роликов - налипший материал увеличивает сопротивление и абразивный износ обкладок. Применять стационарные скребки или вращающиеся щетки.
- Защита от примесей - острые предметы (камни, металл) способны продольно разрезать ленту. Установка магнитных сепараторов и камнеловушек обязательна.
- Смазка подшипников роликов - каждые 6 месяцев для стандартных узлов и каждые 12 месяцев для закрытых необслуживаемых подшипников.
Для конвейеров, работающих в режиме 24/7 в период уборки урожая, необходимо иметь в наличии ремонтный комплект, включающий запасной отрезок ленты длиной 5-10 метров, набор механических соединителей и ручной вулканизационный пресс, что позволяет восстановить работоспособность линии в течение часа, избежав многодневных простоев.
