На сегодняшний день, плазменная резка металла представляет собой один из наиболее эффективных и универсальных способов раскроя листовых материалов, который активно вытесняет традиционные методы механической и газовой обработки. В основе этой технологии лежит использование плазмы ионизированного газа, обладающего уникальными физическими свойствами и способного развивать колоссальные температуры, достаточные для мгновенного расплавления практически любых металлов и сплавов.
В отличие от газокислородной резки, где процесс основан на химической реакции окисления металла, плазменная резка использует физический принцип воздействия высокотемпературным потоком. Это кардинальное отличие определяет широкий спектр преимуществ: возможность обработки цветных металлов, высоких скоростей резания и минимальной зоны термического влияния.
Технология плазменной резки находит применение как в крупносерийном производстве на автоматизированных линиях, так и в мелкосерийном производстве и ремонтных мастерских, где используются ручные плазменные резаки. Экономическая целесообразность плазменной резки особенно заметна при обработке нержавеющих сталей, алюминия и меди, для которых традиционные методы малоэффективны или вовсе неприменимы.
Температура плазменной струи достигает 15 000–30 000°C, что в десятки раз превышает температуру газокислородного пламени.

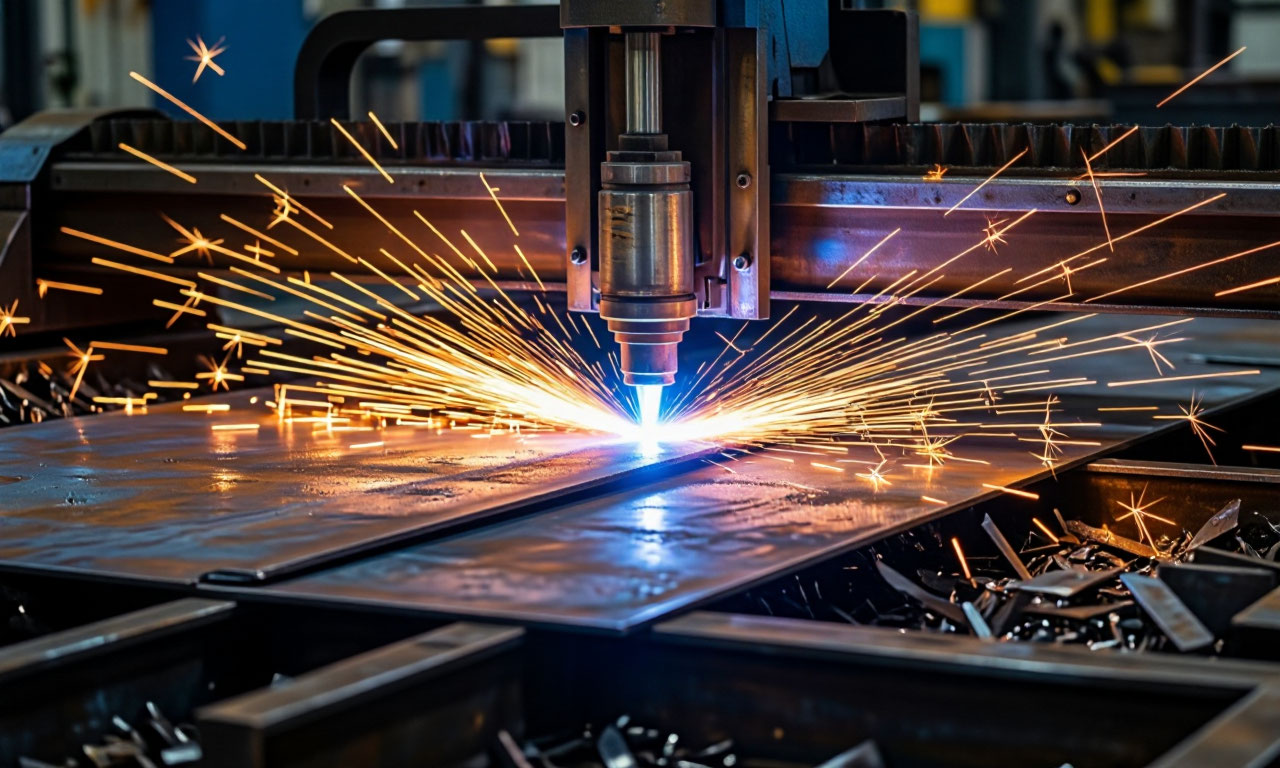

Плазмотрон! Конструкция и принцип действия
Плазмотрон является ключевым элементом оборудования для плазменной резки, представляя собой сложное техническое устройство, в котором происходит генерация и формирование плазменной струи. Именно этот узел преобразует электрическую энергию и газ в высокотемпературный ионизированный поток, способный эффективно разрезать металл.
Современные плазмотроны представляют собой высокотехнологичные изделия, в которых конструкторские решения направлены на достижение максимальной эффективности, надежности и ресурса работы.
Основными элементами плазмотрона являются электрод (катод), газовое сопло (анод), изолятор между ними и системы подачи газа и охлаждения. Принцип работы заключается в следующем: между электродом и соплом или между электродом и заготовкой возбуждается электрическая дуга, которая ионизирует проходящий через сопло газ. Образовавшаяся дуговая плазма выходит через канал сопла в виде сфокусированной струи с огромной температурой и скоростью.
Для стабильного горения дуги и эффективной резки плазмотроны оснащаются системами охлаждения, так как тепловые нагрузки на электрод и сопло чрезвычайно высоки.
В большинстве промышленных установок используется водяное охлаждение, обеспечивающее длительный ресурс работы расходных частей. Плазмотроны классифицируются по типу используемого тока (постоянный или переменный), способу стабилизации дуги, мощности и конструктивному исполнению (ручные или машинные для станков с ЧПУ). Патентные разработки в этой области направлены на увеличение срока службы сопла-анода и электрода, повышение эффективности охлаждения и стабильности параметров плазменной струи.
Электрод и его роль в плазмообразовании
Электрод является важнейшим расходным элементом плазмотрона, от состояния которого напрямую зависят качество реза и стабильность процесса. В плазменной резке электрод служит катодом, с которого эмитируют электроны, поддерживающие горение электрической дуги. Материал и конструкция электрода критически влияют на срок его службы и параметры плазменной дуги.
- Традиционно электроды изготавливаются из меди с вставкой из тугоплавкого материала, такого как гафний или цирконий, которые размещаются в центральной части электрода.
- Именно эти вставки принимают на себя основную тепловую нагрузку и обеспечивают стабильную эмиссию электронов, так как температура дуги достигает тысяч градусов.
- Выбор материала вставки определяется условиями работы: для воздушно-плазменной резки чаще используется гафний, а для резки в среде инертных газов или водорода цирконий.
- В процессе эксплуатации электрод постепенно изнашивается: тугоплавкая вставка выгорает и деградирует, что приводит к увеличению пятна дуги и снижению концентрации энергии. Признаками износа являются ухудшение качества реза, появление грата и нестабильность дуги.
- Своевременная замена электрода является обязательным условием поддержания производительности оборудования на высоком уровне.
Ресурс электрода сильно зависит от режимов резки: более высокие токи и давление газа ускоряют износ, сокращая срок службы. Производители расходных материалов постоянно совершенствуют конструкцию электродов, применяя новые материалы и технологии нанесения покрытий для увеличения их срока службы и стабильности параметров.
Газовое сопло? Ключевой элемент формирования струи
Газовое сопло плазмотрона выполняет двойную функцию: оно формирует высокоскоростную струю плазмы и одновременно служит анодом для дежурной дуги. Геометрия сопла его диаметр, длина и форма внутреннего канала определяет важнейшие параметры резки: скорость потока, концентрацию энергии, ширину реза и качество кромки. Сопла изготавливаются из высокотеплопроводных материалов с высокой температурой плавления, чаще всего из меди или ее сплавов, которые обеспечивают эффективный отвод тепла.
Конструкция сопла также включает систему завихрения газа, которая стабилизирует дугу и увеличивает ее длину, позволяя резать более толстый металл.
Основные параметры сопла диаметр выходного отверстия и длина канала подбираются в зависимости от толщины и типа разрезаемого металла. Для резки тонких листов используются сопла малого диаметра, обеспечивающие высокую концентрацию энергии и узкий рез.
Для толстых металлов применяются сопла большего диаметра, позволяющие получить более широкую и мощную струю, способную проплавить металл на большую глубину. Сопла активно расходуются в процессе работы, так как подвержены эрозионному износу под воздействием высокотемпературной плазмы и механическому износу от расплавленного металла. Признаками износа являются изменение диаметра отверстия и появление повреждений на кромках, что ведет к снижению качества реза и повышению расхода газа.
Использование качественных сопел с соблюдением рекомендованных режимов работы позволяет существенно увеличить межсервисный интервал оборудования.
Ионизация газа и физика плазменного процесса
Ионизация газа является фундаментальным физическим процессом, лежащим в основе плазменной резки. Под действием высокого напряжения в межэлектродном промежутке происходит лавинообразное образование заряженных частиц: электроны и ионы отделяются от атомов газа, превращая его в состояние плазмы четвертое агрегатное состояние вещества.
Для эффективной ионизации необходимо создать условия, при которых энергия электрической дуги будет достаточно для отрыва электронов от атомов газа. Для различных газов энергия ионизации отличается, что определяет их применимость в плазменной резке. В воздушно-плазменной резке используется сжатый воздух, содержащий азот и кислород, которые относительно легко ионизируются.
Важным фактором является стабильность процесса ионизации во времени. Для ее поддержания в плазмотроне создаются условия, способствующие удержанию плазменной дуги в канале сопла: высокоскоростной поток газа "сжимает" дугу, предотвращая ее расширение и рассеивание энергии. Этот эффект, называемый термическим сжатием, позволяет достичь высокой концентрации энергии в малом объеме, что критически важно для эффективной резки металла.
Для облегчения зажигания дуги и повышения стабильности процесса в некоторых технологиях в плазмообразующий газ добавляют легкодонизируемые присадки, например, соединения натрия или калия. Эти присадки снижают напряжение зажигания и делают процесс более стабильным на низких токах, что особенно важно при резке тонких материалов.
Дуговая плазма- источник энергии для резки
Дуговая плазма, образующаяся в плазмотроне, является источником колоссальной тепловой энергии, которая непосредственно используется для резки металла. Электрическая дуга, горящая между электродом и заготовкой, создает столб плазмы с температурой, достигающей десятков тысяч градусов.
- Именно эта дуговая плазма нагревает и расплавляет металл вдоль линии реза. В отличие от свободной дуги, используемой в сварке, дуговая плазма в плазмотроне сжата стенками сопла и потоком газа, что приводит к значительному повышению плотности энергии.
- Это сжатие позволяет концентрировать тепловую мощность на малой площади, обеспечивая высокую скорость резки и минимальную зону термического влияния.
Контроль над параметрами дуговой плазмы является ключевым фактором успешной резки. Основные регулируемые параметры это величина тока, расход и тип плазмообразующего газа, а также расстояние от сопла до поверхности заготовки. Увеличение тока повышает тепловую мощность дуги, позволяя резать более толстый металл, но одновременно увеличивает износ электрода и сопла. Расход газа влияет на скорость истечения струи, динамическое давление на расплавленный металл и степень сжатия дуги.
Оптимизация этих параметров для каждой конкретной задачи является задачей оператора и определяется рекомендациями производителя оборудования. Стабильность горения дуговой плазмы является обязательным условием получения качественного призматического реза.

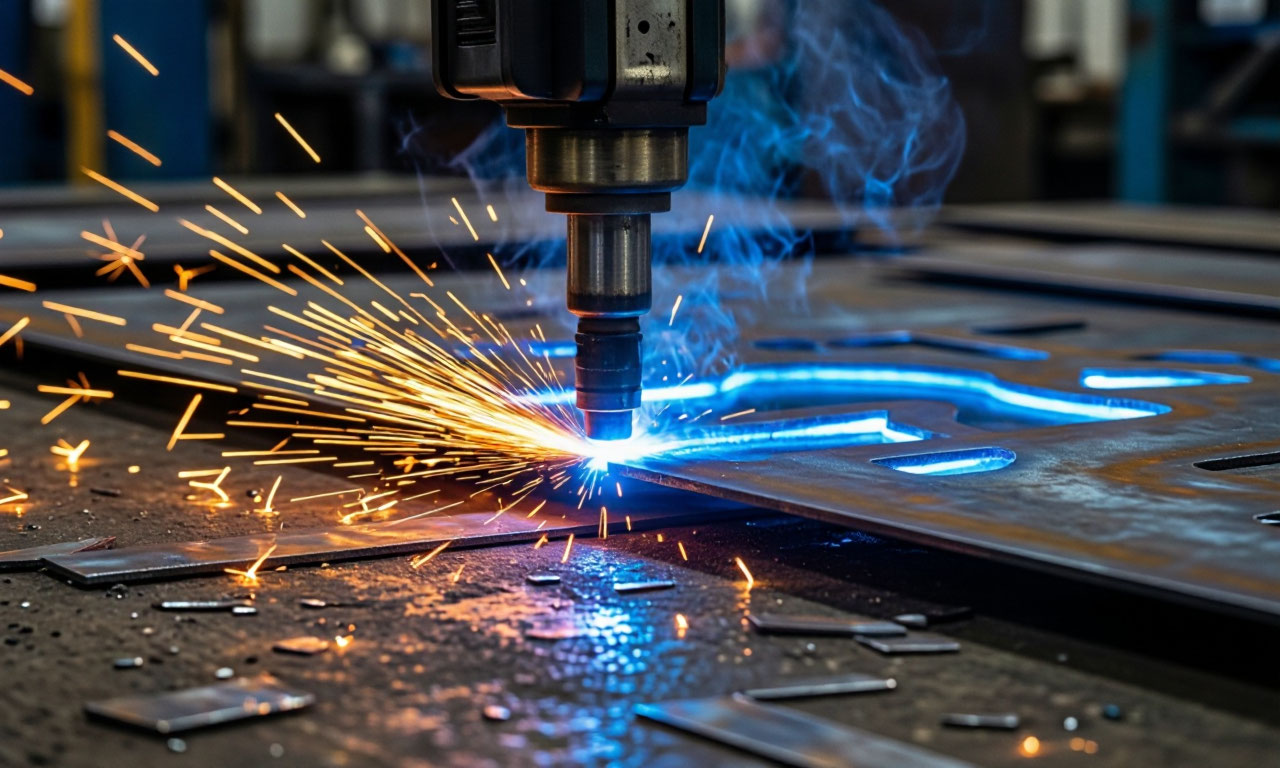

Технология резки металлов. От тонких листов до толстых заготовок
Плазменная резка применяется для обработки широчайшего спектра металлов и сплавов, включая углеродистые и легированные стали, нержавеющую сталь, алюминий, медь, титан и их сплавы, а также биметаллы и некоторые неметаллические материалы. Это становится возможным благодаря тому, что плазменная дуга плавит металл, а не окисляет его, как в газокислородной резке.
Для каждого типа металла и его толщины существуют оптимальные режимы резки: ток дуги, давление и состав газа, скорость перемещения плазмотрона. Воздушно-плазменная резка, использующая сжатый воздух, является наиболее универсальным и экономичным способом, так как требует только электроэнергии и воздуха от компрессора.
При резке тонких металлов (до 10 мм) достигаются максимальные скорости, а качество реза приближается к лазерному, особенно при использовании современных источников питания и качественных расходных материалов.
Резка средних толщин (10-50 мм) является наиболее распространенной областью применения плазмы в промышленности, где скорость и качество заметно превосходят газокислородные методы.
Для толстых металлов (свыше 50 мм) воздушно-плазменная резка также эффективна, но экономически оправдана лишь в определенных пределах, так как с ростом толщины требования к мощности оборудования и расходу материалов растут экспоненциально. Максимальная практическая толщина резки для некоторых специализированных установок достигает 250-300 мм, однако чаще всего промышленные задачи ограничиваются диапазоном до 100-150 мм.
Скорость резки! Факторы и оптимизация
Скорость резки является одним из ключевых параметров производительности плазменного оборудования, и ее оптимизация напрямую влияет на экономическую эффективность процесса. Скорость определяется балансом между тепловой мощностью дуги, теплопроводностью и толщиной металла. При слишком низкой скорости тепловой поток чрезмерно нагревает кромки, что приводит к образованию грата и ухудшению качества реза.
- При слишком высокой скорости дуга не успевает полностью проплавить металл, что приводит к образованию "недожога" и смыканию кромок в процессе резки.
- Скорость резки для конкретных материалов и толщин регламентируется производителями оборудования в виде таблиц и диаграмм, которые служат отправной точкой для настройки параметров. Для углеродистой стали толщиной 10 мм скорость может достигать 3000-4000 мм/мин, что в несколько раз выше, чем при газокислородной резке. Для алюминия и нержавеющей стали скорости могут быть еще выше благодаря их высокой теплопроводности.
Практическая оптимизация скорости требует учета множества факторов, включая состояние расходных материалов (электрода и сопла), давление газа, качество воздушного потока и конкретную модель источника питания. Квалифицированный оператор обычно проводит тестовые резы на обрезках металла, чтобы подобрать оптимальную скорость для каждой конкретной партии заготовок.
Концентрация энергии и качество реза
Концентрация энергии в пятне нагрева является главным фактором, определяющим качество плазменного реза. Высокая концентрация энергии позволяет достичь узкого реза с минимальной зоной термического влияния, что особенно важно при обработке металлов, чувствительных к перегреву, таких как нержавеющая сталь и алюминиевые сплавы. Узкий рез снижает потери металла в стружку и уменьшает необходимость последующей механической обработки кромок.
Современные плазмотроны позволяют фокусировать дугу в пятно диаметром всего 1-2 мм, что обеспечивает высокую точность и чистоту поверхности реза.
Качество реза оценивается по ряду параметров: перпендикулярность кромок, шероховатость поверхности, наличие грата и окалины, а также ширина зоны термического влияния. Идеальный призматический рез (геометрически правильная форма с перпендикулярными кромками и минимальным скосом) достигается при правильном балансе всех параметров резки. Некачественная резка, вызванная изношенными расходными материалами или неверными режимами, приводит к образованию скосов кромок, значительному грату и окалине, которые требуют дополнительной зачистки.
Современные источники питания с ЧПУ обеспечивают высокую повторяемость результатов, что особенно важно для автоматизированного производства, где требования к качеству деталей строго регламентированы.
Призматический рез! Геометрия и точность
Призматический рез представляет собой идеальную геометрическую форму кромки, получаемую при плазменной обработке, характеризующуюся строгой перпендикулярностью поверхности реза к плоскости листа. Достижение призматического реза является главной целью настройки режимов резки, так как это гарантирует высокое качество деталей и снижает затраты на их последующую обработку.
- Отклонения от призматической формы приводят к тому, что детали имеют скосы и требуют дополнительных операций фрезерования или шлифования, что увеличивает себестоимость продукции. Чем тоньше металл, тем сложнее добиться идеальной геометрии, так как тепловые деформации и динамика плазменного потока оказывают более значительное влияние.
- Факторы, влияющие на геометрию реза, включают в себя: скорость движения, высоту сопла над заготовкой, давление и расход газа, а также состояние электрода и сопла. Изношенный электрод или сопло приводят к расширению дуги и ухудшению ее фокусировки, что, в свою очередь, вызывает увеличение скоса кромок.
- Современные станки с ЧПУ оснащены системами автоматической регулировки высоты сопла (THC Torch Height Control), которые поддерживают оптимальное расстояние в процессе резки, даже если лист имеет неровности.
Эта функция является критически важной для получения стабильно высокого качества призматического реза на больших площадях.
Термическая обработка и структурные изменения
Плазменная резка является термическим процессом, который неизбежно приводит к структурным изменениям в металле в зоне реза. Высокая температура плазмы вызывает локальный нагрев и последующее быстрое охлаждение металла, что может приводить к изменению микроструктуры, появлению закалочных структур и повышению твердости кромок. Эти изменения наиболее существенны для углеродистых сталей, где могут образовываться мартенситные структуры, снижающие пластичность и ухудшающие обрабатываемость.
Для нержавеющих сталей термическое влияние может вызывать потерю коррозионной стойкости из-за образования карбидов хрома по границам зерен. Ширина зоны термического влияния при плазменной резке значительно меньше, чем при газокислородной, что является существенным преимуществом.
Глубина и характер термических изменений зависят от режима резки и типа металла. Минимизировать нежелательные эффекты можно путем оптимизации скорости и тока, а также использованием защитных газов. В некоторых случаях, особенно при резке легированных сталей, может потребоваться дополнительная термическая обработка кромок или их механическая зачистка для удаления дефектного слоя.
Однако в большинстве промышленных приложений качество кромок после плазменной резки является достаточным для выполнения сварных соединений без предварительной обработки, что значительно повышает производительность труда и снижает себестоимость продукции.
Преимущества и технико-экономические показатели
- Плазменная резка обладает комплексом преимуществ, обеспечивающих ее лидирующее положение в области раскроя металлов. Высокая скорость резки, превышающая газокислородную в 6-8 раз, позволяет существенно повысить производительность и сократить время выполнения заказов.
- Универсальность метода, позволяющая обрабатывать практически любые металлы без переналадки оборудования, делает плазменную резку оптимальным выбором для предприятий с широкой номенклатурой продукции. Технологическая простота и безопасность процесса, не требующего использования горючих газов, также являются важными факторами для промышленных предприятий.
- Минимальная ширина реза (2-3 мм на стали толщиной 20 мм) обеспечивает высокий коэффициент использования металла и снижает отходы производства.
Сравнительная экономическая эффективность плазменной резки особенно заметна при обработке металлов средних и больших толщин, где лазерная резка становится слишком дорогой или невозможной, а гидроабразивная слишком медленной и затратной.
При толщинах 20-80 мм плазменная резка является безальтернативным методом по соотношению "скорость-качество-стоимость". Однако при работе с тонкими листами лазерная резка может обеспечить более высокое качество и точность, а для толстых заготовок (свыше 150 мм) газокислородная резка может быть экономически оправдана.
Внимательный анализ требований производства и технических характеристик оборудования позволяет выбрать оптимальный вариант для каждого конкретного случая.
