Алмазные PCD фрезы https://olmitool.ru не изготавливаются целиком из поликристаллического алмаза. На твердосплавную подложку наносится тонкий слой PCD толщиной от 0.5 до 3 мм. Так обеспечивается необходимая прочность и жесткость конструкции, а алмазный слой выполняет функцию режущей кромки. Стальной или твердосплавный корпус берет на себя ударные нагрузки, предотвращая хрупкое разрушение алмазной пластины.
Структура и особенности конструкции PCD фрез
Алмазный порошок с размером частиц от 2 до 30 микрон смешивается с небольшим количеством металлического связующего, обычно кобальта. Эта смесь помещается в специальные прессы, способные создавать давление до 8 гигапаскалей при температуре около 2000°C. В этих экстремальных условиях происходит спекание алмазных частиц между собой. При этом кобальт выполняет роль катализатора и частично заполняет поры между кристаллами. В результате образуется материал, который сочетает твердость алмаза с отсутствием направленной хрупкости, характерной для монокристаллов.
Его твердость по шкале Виккерса составляет 8000-10000 единиц, что в 2-3 раза превышает показатели лучших твердосплавных материалов. PCD отличается высокой теплопроводностью - около 500 Вт/м·К. Это означает, что тепло, генерируемое в зоне резания, эффективно отводится от режущей кромки, предотвращает ее перегрев и износ. Для сравнения, у твердого сплава теплопроводность ниже почти в три раза.
Соединение PCD слоя с твердосплавной основой происходит под воздействием высокого давления и температуры. Так обеспечивается металлургическая связь между материалами. Полученная структура композитный материал, где каждый слой выполняет определенную функцию. У PCD фрез особая геометрия режущей кромки. Передний угол обычно делается нулевым или даже отрицательным. Это обеспечивает максимальную поддержку алмазной кромки. Задний угол выбирается для предотвращения трения, так как каждый градус уменьшает сечение режущей кромки и может снизить ее прочность.
Технология изготовления
Размер алмазного зерна напрямую влияет на поведение инструмента. Крупнозернистые PCD (30 микрон и выше) обеспечивают максимальную вязкость и ударную прочность. Их выбирают для черновой обработки с прерывистым резанием. Мелкозернистые фракции (2-10 микрон) дают высокую чистоту поверхности и применяются для чистовых операций. Некоторые производители выпускают субмикронные PCD с зерном менее 1 микрона, которые полируются до зеркального блеска и используются в высокоточной обработке.
Процесс лазерной резки и электроэрозионной обработки формирует окончательный профиль режущей кромки. Традиционная алмазная заточка малоэффективна из-за сверхтвердости материала. Современные станки с ЧПУ используют импульсные лазеры для формирования сложных геометрий с допусками до 0.005 мм.
После формообразования кромка доводится на специальных алмазных кругах с использованием нанодисперсных абразивных паст.
Области применения алмазных фрез PCD
PCD фрезы используются там, где обычные инструменты быстро изнашиваются или не обеспечивают требуемого качества обработки. Например, обработка древесно-стружечных плит с высоким содержанием формальдегидных смол. Они образуют абразивные частицы, которые быстро затупляют обычные твердосплавные фрезы. Ресурс PCD инструмента при фрезеровании ЛДСП и МДФ может быть в 50 раз выше, чем у твердого сплава.
При обработке алюминиевых сплавов PCD фрезы демонстрируют эффективность благодаря низкому коэффициенту трения и химической совместимости. Алюминий не налипает на алмазную поверхность. Это исключает образование наростов на режущей кромке и обеспечивает стабильно высокое качество обработанной поверхности. Особенно это критично для силуминов с содержанием кремния выше 12% - классических убийц твердосплавного инструмента. Абразивные частицы кремния просто не оставляют шанса карбиду вольфрама, тогда как PCD работает без потери геометрии сотни часов.
Композитные материалы на основе углеродного волокна (CFRP) обрабатываются исключительно PCD инструментом. Стекловолокно и углепластик обладают колоссальной абразивной способностью. Твердосплавная фреза выходит из строя после нескольких метров реза. Алмазная фреза проходит сотни метров, сохраняя острую кромку. Производители аэрокосмической отрасли и автомобильного спорта давно перешли на PCD при работе с препрегами и сотовыми наполнителями.

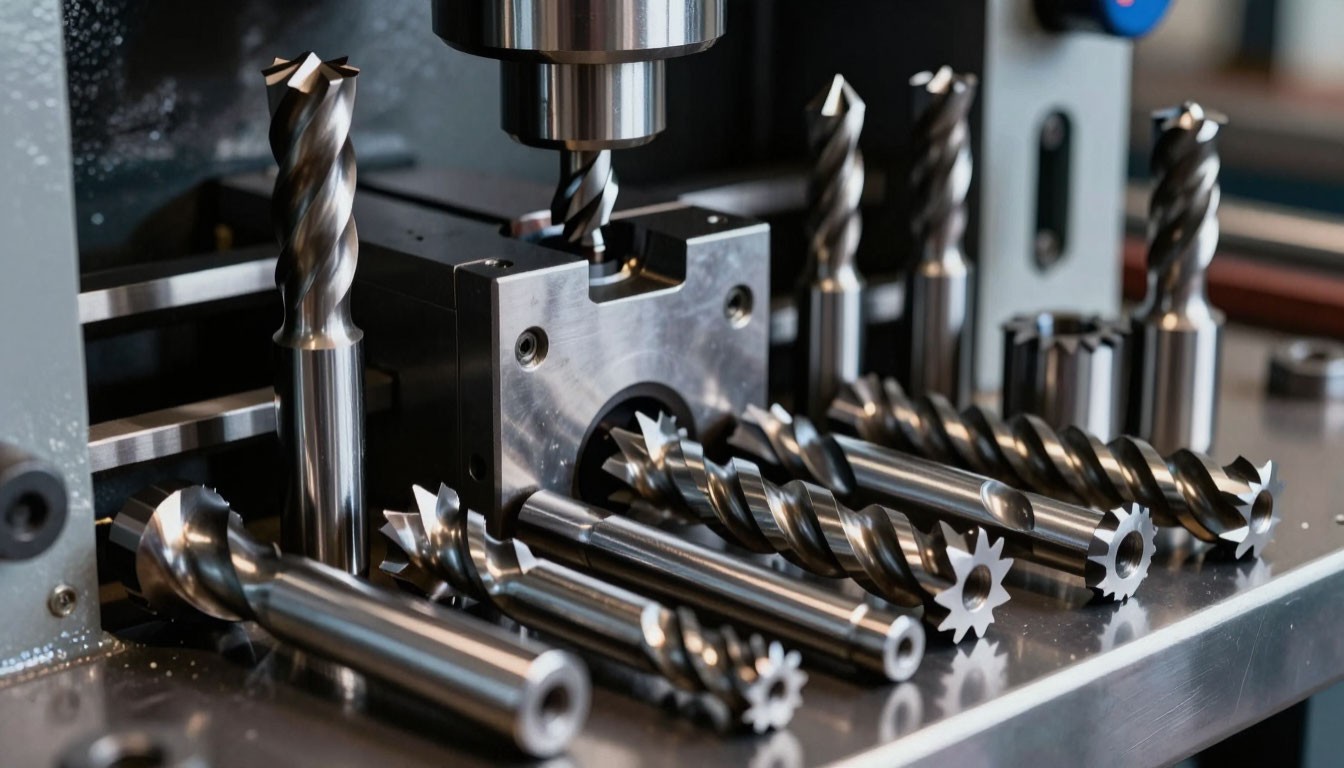

Типы конструкций и их назначение
Концевые фрезы с компрессионной геометрией (Z1+1, Z2+2, Z3+3). Эта конструкция использует разнонаправленные спирали - одна режет вверх, другая вниз. Встречаясь в середине толщины материала, они срезают стружку к центру. Такой подход полностью устраняет сколы на верхней и нижней кромке ламинированных плит. Маркировка Z2+2 означает две верхние и две нижние режущие кромки. Инструмент Z3+3 применяется на мощных промышленных станках для максимальной производительности.
- Фрезы со смещенными зубьями (кукурузные). Прерывистое расположение режущих элементов дробит стружку на мелкие фрагменты. Это критично при глубоком фрезеровании пазов, когда длинная стружка может запутаться вокруг инструмента и вызвать поломку. Такая конструкция также снижает вибрации при обработке тонкостенных деталей из алюминия.
- Насадные фрезы со сменными пластинами. Корпус из высокопрочного алюминия или стали оснащается пазами для крепления сменных PCD ножей. При затуплении пластины не нужно перетачивать весь инструмент - достаточно заменить режущий элемент. Это экономически оправдано при крупносерийном производстве. Угол установки пластин часто составляет 30 градусов для оптимального сочетания остроты и прочности.
Режимы резания и практические рекомендации
Скорость резания для PCD фрез по алюминию достигает 2000-3000 м/мин. Это в 5-6 раз выше, чем для твердого сплава. Шпиндель станка должен развивать 18000-24000 об/мин для реализации потенциала алмазного инструмента. Подача на зуб составляет 0.05-0.25 мм в зависимости от требуемой чистоты поверхности. Для ЛДСП и МДФ рекомендуемая скорость вращения 18000-24000 об/мин при подаче 18-30 м/мин.
Главное ограничение PCD - низкая ударная вязкость. Глубина резания за проход не должна превышать диаметр инструмента (0.5D-1D). При обработке прерывистых поверхностей или наличии раковин в литье нужно снижать нагрузку. Отрицательный передний угол защищает кромку от микросколов, но требует более мощного привода станка.
Охлаждение при работе с PCD фрезами выполняет две задачи. Хотя алмаз сам по себе устойчив к нагреву, перегрев может вызвать графитизацию - обратный переход алмаза в графит при температурах выше 800°C на воздухе. Для алюминия используют масляный туман или эмульсию под давлением. Для композитов часто применяют выдув сжатым воздухом для удаления абразивной пыли.
Плохая аспирация при обработке МДФ сокращает ресурс инструмента вдвое из-за повторного резания стружки.
Экономическая эффективность и окупаемость
Высокая цена PCD фрезы пугает многих производителей. Стоимость прифуговочной фрезы диаметром 100 мм со сменными пластинами достигает 96000 рублей. Концевая фреза меньшего размера стоит от 4000 до 9000 рублей. Но считать нужно стоимость обработки единицы продукции.
Твердосплавная фреза для нестинга ЛДСП выдерживает 30-50 часов работы до затупления. PCD фреза на том же режиме работает 1500-2000 часов. Переточек твердого сплава - 3-5 раз, затем инструмент отправляется в утиль. PCD фрезу можно перетачивать 2-3 раза, после чего алмазный слой истощается. Учитывая простои оборудования на замену и перенастройку инструмента, PCD выигрывает уже при объеме производства от 5000 квадратных метров материала в месяц.
| Параметр | PCD фреза | Твердосплавная фреза | Преимущество PCD (раз) |
|---|---|---|---|
| Твердость по Виккерсу (HV) | 8000-10000 | 1400-1800 | 5-7 |
| Теплопроводность (Вт/м·К) | 500 | 100 | 5 |
| Ресурс при фрезеровании ЛДСП (часы) | 1500-2000 | 30-50 | 40-50 |
| Допустимая скорость резания алюминия (м/мин) | 2000-3000 | 300-500 | 6 |
| Количество переточек | 2-3 | 3-5 | - |
Совместимость с оборудованием
Алмазные фрезы PCD требуют жестких станков с ЧПУ. Радиальное биение шпинделя не должно превышать 0.01 мм. При оборотах 20000 об/мин даже микронное биение создает колоссальные ускорения на режущей кромке. Цанговые патроны должны быть прецизионными, желательно с гидрозажимом или термоусадкой.
Производители оснастки указывают совместимость с конкретными марками станков. Прифуговочные фрезы для кромкооблицовочного оборудования WoodTec, SCM, Biesse, KDT, Homag имеют разные посадочные диаметры и высоты. Концевые фрезы подходят для большинства фрезерных центров с цангами ER25-ER32.
Главное - не превышать максимальные обороты шпинделя, заявленные производителем инструмента.
Альтернативы и ограничения
PCD фрезы бесполезны при обработке черных металлов. Железо и его сплавы вступают в химическую реакцию с углеродом алмаза при высоких температурах резания. Происходит интенсивное графитизирование и износ. Для закаленных сталей используют фрезы из поликристаллического кубического нитрида бора (CBN) - второго по твердости материала после алмаза.
- Для мягких пород дерева и неабразивных пластиков переплачивать за PCD не имеет смысла. Твердосплавная фреза с покрытием справится не хуже при меньших затратах.
- Алмазный инструмент раскрывает потенциал именно на сложных композитах, силуминах и плитных материалах. Если ваш материал не убивает твердосплавную фрезу за смену - PCD будет избыточным.
Выбор правильного инструмента начинается с анализа заготовки. Содержание абразивных включений, режимы работы станка, требуемая чистота и объем партии - каждый фактор влияет на решение. Консультация с технологами поставщика поможет избежать ошибок при первом заказе дорогостоящего PCD инструмента.
