Станки лазерной резки металла: производство и современные технологии

Лазерная резка металла https://tayor-russia.ru/yaroslavl/ давно перестала быть экзотической технологией. Сегодня это основа любого современного металлообрабатывающего производства - от небольших мастерских до крупных промышленных гигантов. Секрет популярности кроется в сочетании высокой скорости, точности и экономической эффективности.

В основе процесса лежит концентрированный луч, генерируемый источником излучения. Для металлов промышленное применение нашли исключительно волоконные (fiber) лазеры.

 В отличие от устаревших CO₂-аналогов, волоконное излучение имеет длину волны около 1.06 мкм, что в 10 раз короче, чем у газовых лазеров. Это позволяет энергии эффективно проникать в металл, а не рассеиваться на его поверхности.

Эволюция лазерного раскроя? От листа к пространственным конструкциям

Современные установки используют источники мощностью от 1 до 12 кВт и более. Выбор конкретного значения диктуется толщиной и типом металла. Для листов до 6 мм достаточно 1.5-2 кВт. Для резки толстого проката (16-20 мм стали) требуются системы от 3 кВт и выше. Производители предлагают линейки оборудования, покрывающие весь спектр задач: от прецизионной обработки микроэлектроники до тяжелого машиностроения.

Ключевое отличие fiber-лазеров - эффективность преобразования электроэнергии в луч (до 40% против 10% у CO₂). Это прямой путь к снижению себестоимости резки. Плюс компактность источника: он не требует огромных отражающих зеркал и сложной оптики.

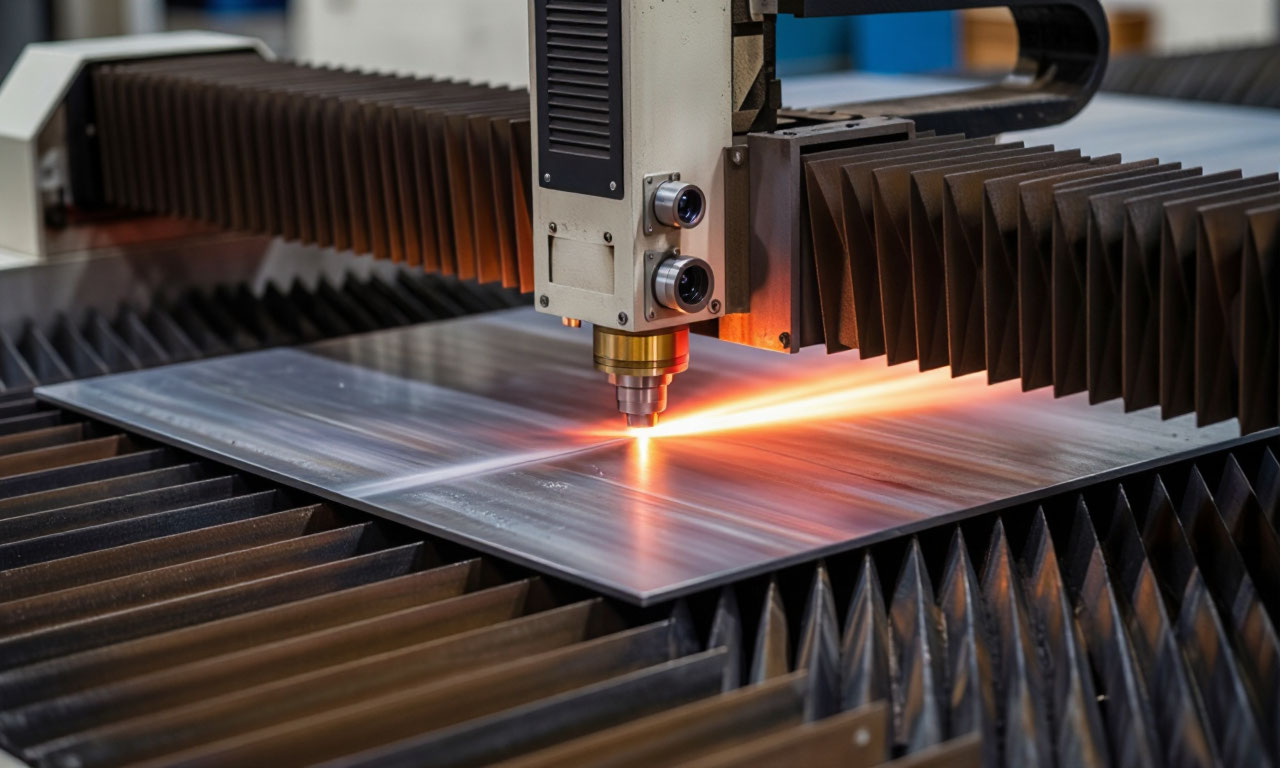

Производство станков лазерной резки листового металла

Конструкция портальных систем

Большинство станков для листового металла построены на портальной схеме. Это массивная сварная станина, прошедшая высокотемпературный отжиг. Процедура снимает внутренние напряжения металла, гарантируя стабильность геометрии на протяжении 20+ лет эксплуатации.

По направляющим, установленным на станине, движется портал с лазерной головкой. Используются рельсовые направляющие высокого класса точности (например, HIWIN, PMI) с шириной 20-35 мм. По оси X (поперечное движение головы) и по оси Y (движение портала) ставятся серводвигатели с обратной связью. Именно сервоприводы обеспечивают заявленные параметры: ускорение до 1.0-1.2G и скорость позиционирования до 40 м/мин.

Стол станка - рабочая зона, куда укладывается лист. Конструкция стола влияет на удобство загрузки и удаления отходов. Станки делятся на системы с фиксированным столом (деталь движется вместе с порталом) и с движущимся столом (лист перемещается). Для тяжелых листов чаще применяют второй вариант.

Лазерная головка и оптика

Головка - наиболее нагруженный и ответственный узел. Она фокусирует луч, направляет его на материал и обеспечивает подачу газа. Современные головки оснащены системой автофокуса. Раньше фокусное расстояние выставлялось вручную гайками - процесс занимал минуты и требовал квалификации. Сейчас головка сама определяет положение фокуса относительно поверхности листа.

Диапазон регулировки автофокуса достигает -10... +10 мм с точностью 0.01 мм. Это позволяет работать с металлом от 0 до 20 мм без перенастройки оптики. При смене толщины оператор просто выбирает параметр в программе - ЧПУ перемещает линзу на оптимальное расстояние.

Коллиматорные и фокусирующие линзы помещены в герметичный отсек с водяным охлаждением. Перегрев оптики - причина снижения качества реза и выхода линз из строя. Водяной контур отводит избыточное тепло, продлевая ресурс узла.

Выбор типа лазерного источника

На рынке представлены источники от разных производителей: IPG Photonics (США/Германия), Raycus (Китай), MAX (Китай). IPG считаются эталоном качества и надежности, но стоят дороже. Китайские бренды за последние 5 лет сильно подтянули качество и занимают средний ценовой сегмент.

При выборе мощности ориентируются на максимальную толщину металла. Для черной стали кислородная резка считается основным методом: кислород подается в зону реза, вступает в экзотермическую реакцию с железом и выделяет дополнительное тепло. Это позволяет резать сталь 16 мм источником 3 кВт. Для нержавейки и алюминия используется азот - инертный газ предотвращает окисление, но требует большей мощности лазера. Например, нержавейку 12 мм чистым азотом режут источником от 3 кВт.

Система управления ЧПУ и ПО

Станок работает под управлением специализированной CNC-системы. Популярные решения: CYPCUT, Bodor Thinker, FSCUT. Интерфейс современной ЧПУ - сенсорный экран с интуитивным меню. Оператор загружает чертежи в форматах DXF, DWG, AI, STEP. Программа CAM (Computer Aided Manufacturing) автоматически прокладывает траекторию, расставляет точки прожига, оптимизирует порядок резки для минимизации холостых ходов.

Опытный технолог может вручную корректировать параметры: частоту импульсов, скважность, позицию фокуса, давление газа. Но база - табличные значения, которые система предлагает автоматически после выбора материала и толщины.

Технологические особенности резки труб

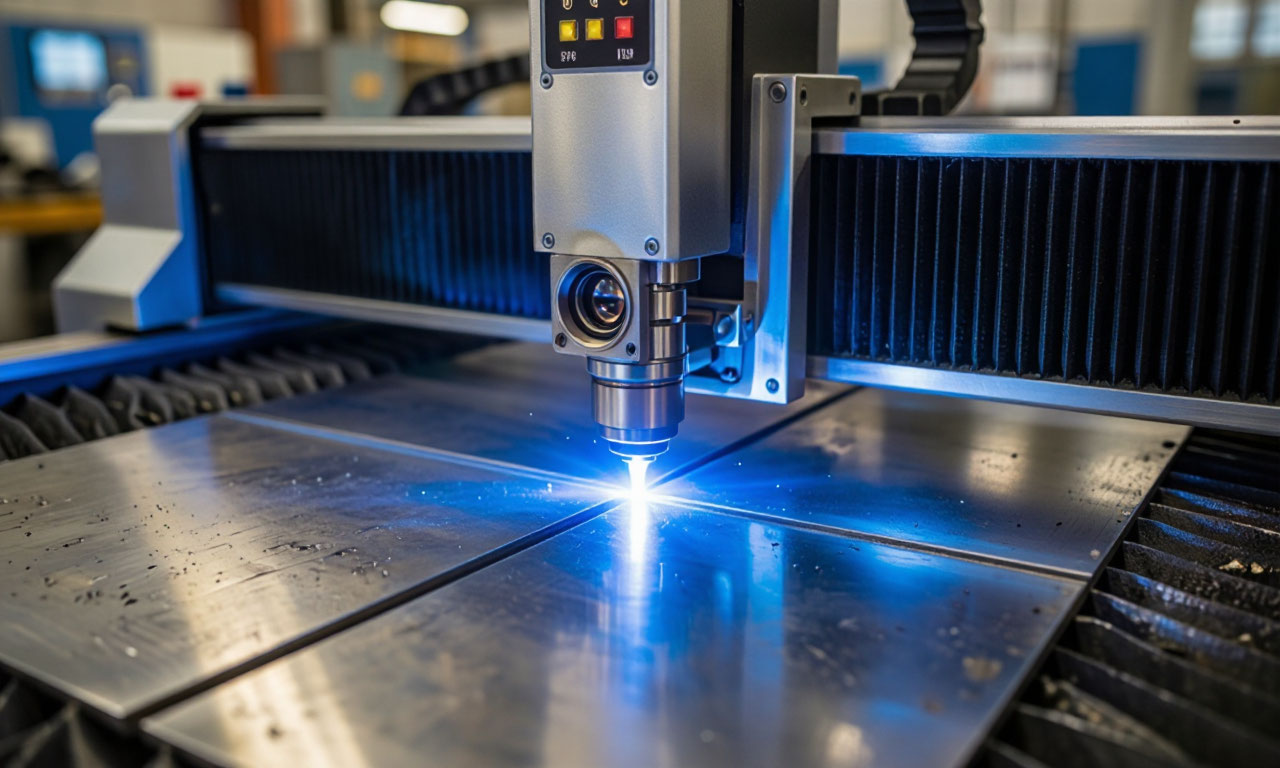

Кинематика труборезных станков

Обработка труб и профилей требует иной кинематики, чем листовая резка. Здесь заготовка не лежит неподвижно - она вращается и перемещается вдоль оси. Конструктивно труборезный станок гибрид токарного и лазерного оборудования.

По станине (длиной от 6 до 12 метров) движется подвижная бабка с ведущим патроном. Патрон зажимает трубу, вращает ее (ось W) и подает вдоль оси (ось Y). Максимальная скорость вращения достигает 120 об/мин, подача по оси Y - до 30 м/мин. Синхронизация движений позволяет резать сложные 3D-контуры: отверстия под углом, вырезы в стенке, фигурные торцы.

Неподвижная лазерная головка расположена на портале, который перемещается по оси X (поперек трубы) и Z (вертикально). Для резки круглых труб достаточно вращения W. Для квадратных или прямоугольных труб головка дополнительно перемещается по X, чтобы компенсировать разное расстояние от оси до грани.

Зажимные механизмы и поддержка заготовки

Сердце трубореза - система зажимов. Передний (ведущий) патрон с гидравлическим или пневматическим приводом автоматически центрирует трубу по оси вращения. Диапазон зажима: от 10 до 350 мм в диаметре (или от 20×20 до 250×250 мм для квадрата). Конструкция кулачков позволяет захватывать как круглые, так и профильные трубы.

Задний патрон (или опорный центр) синхронно движется вслед за передним, удерживая дальний конец трубы. Для длинных (более 3 метров) тонкостенных заготовок дополнительно устанавливаются промежуточные роликовые опоры. Они предотвращают провисание трубы под собственным весом.

Важный нюанс: при зажиме тонкостенной трубы гидравликой легко смять заготовку. Поэтому система дозирует усилие - достаточно для надежной фиксации, но без деформации профиля. Оператор задает параметры зажима в программе, ЧПУ контролирует процесс.

Автоматическая подача и загрузка

Современные комплексы оснащены автоподачей. Связка труб (пакет) укладывается на загрузочный стол. По команде автоматика отделяет одну трубу, подает ее в станок, зажимает патронами и начинает резку. Готовые детали выпадают в приемный лоток, остаток трубы (огарок) утилизируется. Полный цикл без участия человека возможен при серийном производстве однотипных деталей.

Параметры резки- материальные таблицы и режимы

Углеродистая сталь. Кислородная резка

Для стали самый производительный метод - кислородная резка. Кислород окисляет металл, выделяя тепло, и выдувает расплав. Требуемая мощность лазера ниже, чем при азотной резке.

На примере источника 12 кВт: - Сталь 10 мм: скорость резки до 4.5 м/мин, фокус отрицательный (для повышения плотности энергии), давление кислорода 0.8-1.2 бар. - Сталь 16 мм: скорость 1.2-1.5 м/мин, фокус положительный (пятно на поверхности расширяется, улучшая нагрев), давление до 0.6 бар.

Для тонких листов (1-3 мм) возможно использование сжатого воздуха вместо кислорода. Это дешевле и безопаснее, но качество кромки ниже - появляется оксидная пленка.

Нержавеющая сталь. Азот как стандарт

Нержавейка требует азотной резки. Кислород вызовет окисление хрома, снизив коррозионную стойкость кромки. Азот не реагирует с металлом, просто выдувает расплав.

Тонкие листы (до 3 мм): фокус отрицательный, высокое давление азота (до 20 бар) для получения "сухой" глянцевой кромки. Толстые листы (6-12 мм): давление 10-15 бар, фокус около нуля. Скорость падает, но кромка остается чистой без заусенцев.

Для нержавейки критична правильная настройка сопла. Засоренное или поврежденное сопло нарушает газодинамику - расплав не удаляется полностью, образуется грат (застывший шлак на нижней кромке).

Алюминий и латунь- борьба с отражением

Цветные металлы проблемны из-за высокой теплопроводности и отражающей способности. Алюминий быстро отводит тепло от зоны реза - нужна высокая пиковая мощность. Латунь и медь отражают до 90% излучения, что может вывести из строя лазерный диод.

Решение - специальные алгоритмы модуляции (например, "Scanning Cut"). Луч быстро сканирует по площади, увеличивая поглощение энергии материалом. Для алюминия 8 мм источником 6 кВт скорость достигает 1.5 м/мин. Для латуни 6 мм - около 1 м/мин.

При работе с зеркальным металлом (полированная латунь) обязательно применяют защитные покрытия или наклоняют заготовку на 1-2 градуса, чтобы отраженный луч не вернулся в оптику.

Качество реза! Устранение окалины и грата

Причины дефектов кромки

Даже на идеальном станке можно получить брак, если неправильно подобраны режимы. Типичные проблемы:

• Окалина (шлак) на нижней кромке - слишком низкая мощность или высокая скорость. Луч не прорезает металл насквозь, расплав застывает снизу.
• Грат (заусенец) - неправильное давление газа. При избытке газа расплав разбрызгивается, при недостатке - не выдувается. Также влияет засорение сопла.
• Потемнение кромки - для нержавейки это признак проникновения кислорода. Нужно проверить чистоту азота и герметичность тракта.
• Неровный рез ("собачий зуб") - проблемы с направляющими или настройкой сервоприводов. Механическая причина.

Точная настройка фокуса

Положение фокусной точки относительно поверхности - важнейший параметр. При фокусе "на поверхности" получается вертикальная кромка, но для разных толщин это не оптимально.

• Отрицательный фокус (фокус внутри материала) - повышает плотность энергии в глубине, ускоряет резку толстых листов. Используется для стали 8-20 мм.
• Положительный фокус (выше поверхности) - расширяет пятно на входе, уменьшает нагрев в глубине. Применяется для гравировки или очень тонких листов.

Автофокусные головки позволяют менять фокус "на лету" в процессе резки. Например, при прожиге толстого листа сначала ставят фокус выше (для надежного начального проплавления), затем опускают вглубь для основного реза.

Выбор вспомогательного газа

Для цветных металлов предпочтителен азот высокой чистоты (99.99%+). Примеси кислорода даже в 1% вызывают окисление кромки.

Подготовка производства? Советы для пользователей

Раскладка деталей и остатка материала

Эффективность лазерной резки определяется коэффициентом использования металла (КИМ). Профессиональные CAM-системы (Lantek, SigmaNEST) автоматически раскладывают детали на листе с минимальным отходом. Экономия 5-10% металла окупает стоимость ПО за месяц.

При раскрое труб важно учитывать остаток ("огарок"). Стандартно станок оставляет в патроне 150-300 мм трубы т кусок использовать уже нельзя. Некоторые ЧПУ позволяют задавать программу так, чтобы последняя деталь вырезалась с минимальным остатком.

Прожиги? Тонкости настройки

Прожиг (прокол) металла - самая опасная операция для оптики. Расплав металла летит вверх и может осесть на защитное стекло. Для толстых листов используют импульсный прожиг: серией коротких импульсов пробивают отверстие, а затем переходят на непрерывный режим. Так меньше разбрызгивания.

Рекомендация: для стали 10+ мм делайте прожиг в стороне от контура детали (на полях листа). Если деталь маленькая, сначала прожигайте, затем отступайте 2-3 мм и режьте по контуру.

Чистота оптики и обслуживание

Защитные стекла и коллиматорные линзы - расходный материал. Загрязнение оптики приводит к перегреву и разрушению линз. Интервал замены: 1-3 месяца при интенсивной работе. Признак загрязнения: снижение мощности резки при тех же параметрах.

Сопла требуют ежедневной проверки. Даже незначительная деформация выходного отверстия нарушает газовый поток. Держите под рукой калибр-пробку для проверки отверстия сопла.

Безопасность и эргономика

Лазер класса IV требует защиты. Станок полностью огражден кожухом из материала, поглощающего ИК-излучение (обычно темный акрил или специальный пластик). Смотровые окна имеют соответствующие светофильтры.

При работе открытая дверца блокирует запуск лазера. Это требование техники безопасности, но оно же защищает оператора от случайного облучения.

Система аспирации обязательна. При резке образуются тонкодисперсные частицы металла и окислы (особенно при работе с оцинковкой). Вытяжка должна быть производительной - не менее 2000-3000 м³/час для станка средней мощности.

Тенденции? Автоматизация и Industry 4.0

Производственники все чаще требуют полной автоматизации. Современный станок только часть линии. Перед ним стоит загрузочный модуль (палетный или ленточный). Сзади - система сортировки деталей и удаления отходов (сетка или скребковый транспортер).

Новые модели оснащаются AI-поддержкой. Система на основе машинного зрения анализирует рез, корректирует параметры в реальном времени. Если на кромке появился грат, ЧПУ увеличит давление газа или снизит скорость без участия оператора.

Облачные сервисы удаленной диагностики - уже не новинка. Производитель мониторит состояние направляющих, состояние оптики, режимы работы. Прогнозирует замену расходников и предупреждает о возможных сбоях. Для предприятий с трехсменной работой это критично: плановый ремонт лучше аварийной остановки.
