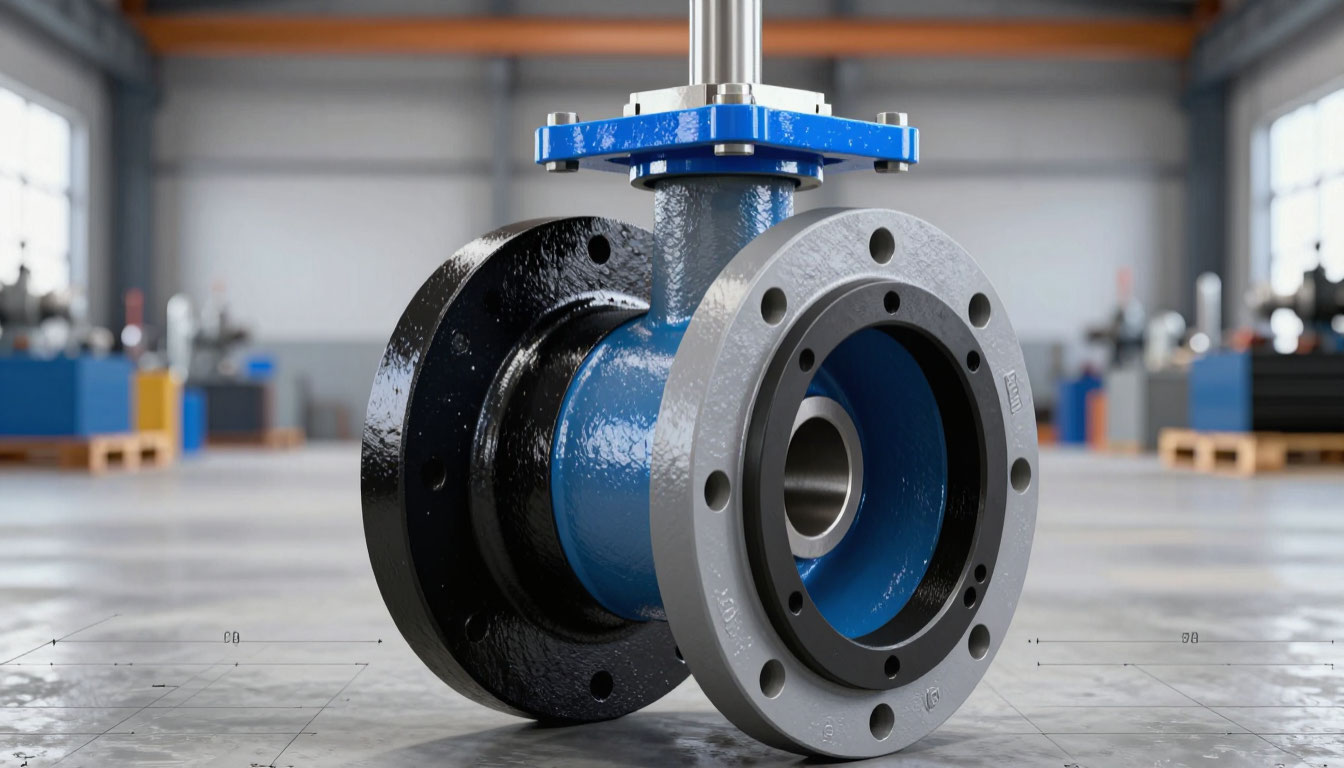

Задвижка Рашворк 100 Ду200 Ру10 для магистральных сетей водоснабжения и ЖКХ. Корпус из чугуна с шаровидным графитом (GGG50). Соответствие классу герметичности «А» и ГОСТ 33259-2015.
Полнопроходная схема означает, что внутренний диаметр в открытом состоянии практически совпадает с диаметром трубы. Для Ду 200 мм это критично: любые сужения вызывают гидравлические потери и дополнительную нагрузку на насосное оборудование.
Клиновой затвор с резиновым покрытием обеспечивает плотное перекрытие. Сам клин выполнен из чугуна, а сверху - слой EPDM-резины. Эта композиция даёт два важных эффекта: металлическая основа сохраняет геометрию при давлении, а эластичная оболочка компенсирует микронеровности седла корпуса. Класс герметичности «А» по ГОСТ 9544 наивысший показатель, то есть утечки практически отсутствуют даже при газообразной среде.
Рабочие параметры и материалы
Диапазон температур от –10 °C до +90 °C штатный режим. Но производитель допускает кратковременный подъём до +120 °C. Под словом «кратковременно» понимаются пиковые нагрузки, например, при промывке системы горячей водой или краткосрочном превышении режима теплоснабжения. Постоянная эксплуатация на верхней границе сократит ресурс EPDM-прокладок.
Давление Ру 10 соответствует 10 кгс/см², то есть рабочий избыток - 1 МПа. Для водопровода и отопления многоквартирных домов этого хватает с запасом. Строительная длина по стандарту DIN3202 F4 относится к коротким версиям: такую задвижку проще монтировать в стеснённых условиях, между существующими фланцами.
Фланцевое соединение по ГОСТ 33259-2015: что это даёт на практике
Присоединительные размеры задвижки соответствуют именно этому стандарту. ГОСТ 33259-2015 пришёл на смену устаревшим ГОСТ 12815-80 и ГОСТ 12820-80. Главное отличие - гармонизация с международными нормами ISO 7005 и EN 1092. Теперь фланец, изготовленный по новому стандарту, стыкуется с европейским оборудованием без переходников и проставочных колец.
Для Ду 200 и Ру 10 этот ГОСТ фиксирует точные параметры: диаметр болтовой окружности 295 мм, количество отверстий - 8, диаметр отверстий под крепёж - 22 мм. Исполнительная поверхность исполнения 1 (гладкая) или исполнения 2 (выступ-впадина) - в зависимости от заказа. Производитель RUSHWORK чаще использует исполнение с выступом на корпусе, что упрощает центровку прокладки при монтаже.
Важный нюанс, о котором многие забывают: старый ГОСТ 12815-80 допускал для Ду 200 Ру 10 диаметр болтовой окружности 295 мм, но количество отверстий могло быть 12 для некоторых исполнений. Если вы ставите новую задвижку на старый трубопровод с фланцами по ГОСТ 12815-80 - проверьте число отверстий. Восемь против двенадцати - и половина шпилек не встанет на место. Лично я однажды наблюдал, как бригада три часа сверлила новые отверстия в ответном фланце на действующей линии водопровода. Дорогое удовольствие.
Стандарт также регламентирует материал прокладок и параметры шероховатости уплотнительной поверхности. Для EPDM-прокладок рекомендована шероховатость Ra не более 3,2 мкм - более грубая поверхность будет резать резину при затяжке. Более гладкая - не даст нужного трения, прокладка поползёт. Производители фланцев под этот ГОСТ обычно выдерживают Ra = 1,6–3,2 мкм, что идеально подходит под обрезиненный клин задвижки.
Ещё одно преимущество ГОСТ 33259-2015 - унификация с нормами Таможенного союза (ТР ТС 032/2013). Арматура с такой маркировкой беспрепятственно ввозится и эксплуатируется на всей территории ЕАЭС. Без дополнительных сертификаций.
Особенности монтажа и обслуживания
Обратите внимание на технологическое отверстие в штоке. Оно предназначено для крепления телескопического удлинителя. Зачем это нужно? Когда задвижка установлена глубоко в приямке или под слоем изоляции, добраться до маховика сложно. Удлинитель выводит точку управления на удобную высоту. Телескопическая конструкция позволяет регулировать длину прямо на объекте избавляет от заказа индивидуальных штанг. Производитель указывает, что такое отверстие есть у всех задвижек DN от 40 до 300 мм.
Кстати, я сам не раз сталкивался с ситуацией, когда монтажники забывали проверить наличие этого отверстия до установки. А потом, когда требовалось добавить удлинитель, приходилось снимать задвижку и сверлить шток на месте - муторная работа. Так что совет: убедитесь в наличии отверстия сразу при распаковке.
Где применяется эта арматура
Системы водоснабжения - самый очевидный вариант. Холодная и горячая вода до 90 °C подходят идеально. Теплоснабжение: внутридомовые системы отопления, тепловые пункты, подкачки. Кондиционирование: обратки чиллеров и фанкойлов, где температура не выходит за указанные пределы.
Сточные воды - тут важна именно обрезиненка. Обычный чугунный клин быстро корродирует в агрессивной среде канализационных стоков, а EPDM устойчив к слабым кислотам и щелочам, которые там встречаются. Пищевая промышленность: резина сертифицирована для контакта с пищевыми средами, но я бы уточнил конкретные жидкости у технологов - не всякая кислая среда подходит для EPDM.
Сравнительная таблица параметров задвижек RUSHWORK серии 100
| Характеристика | Значение для Ду 200 Ру 10 | Альтернатива для Ду 150 Ру 16 | Альтернатива для Ду 250 Ру 10 | Примечание | ||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Диаметр условного прохода (Ду) | 200 мм | 150 мм | 250 мм | Основной параметр | Рабочее давление (Ру) | 10 кгс/см² | 16 кгс/см² | 10 кгс/см² | Для Ду 250 выше нет | Температурный диапазон (EPDM) | -10…+90 °C | -10…+90 °C | -10…+90 °C | Кратковременно +120°C | Класс герметичности | А по ГОСТ 9544 | Высший класс | Диаметр болтовой окружности (фланцы) | 295 мм | 260 мм | 355 мм | По ГОСТ 33259-2015 | Количество отверстий под болты | 8 | 8 | 12 | Для Ду 200 - восемь | Рекомендованный момент затяжки | 180–220 Н·м | 140–170 Н·м | 240–280 Н·м | Зависит от прокладки | ||
При выборе обращайте внимание на маркировку серии. В скобках указано «серия 100», но в температурном диапазоне упомянуты ещё серии 101, 106, 107. Разница между ними - в материале покрытия и типе клина. Серия 100 базовая EPDM для воды. Если вам нужна химическая стойкость к маслам или топливу, EPDM не подойдёт, там требуется NBR или FKM.
Перед монтажом проверьте соосность труб. Даже короткая строительная длина не прощает перекосов фланцев более 0,5 мм на 100 мм диаметра. При затяжке шпилек используйте динамометрический ключ - момент затяжки для фланцев Ду 200 под Ру 10 составляет около 180–220 Н·м в зависимости от прокладки. Перетяжка деформирует корпус и клин закусывает.
Хранить задвижку лучше в сухом месте с закрытыми фланцевыми плоскостями. Резиновое покрытие боится озона и прямых солнечных лучей - трещины появляются даже за пару месяцев на солнце.
И последнее: при первом открытии после длительного простоя (например, сезонного отключения отопления) открывайте плавно, на четверть оборота, подождите 10 секунд, затем ещё. Это позволяет давлению выровняться по обе стороны клина и не срывает уплотнения.
