Пуансон листогиба это верхний рабочий инструмент листогибочного пресса, непосредственно воздействующий на металлический лист и формирующий заданный угол или профиль изгиба. От его конструкции, материала и точности изготовления зависит качество готовой детали, производительность оборудования и безопасность оператора. Пуансон устанавливается на подвижную траверсу (ползун) пресса, и именно его форма определяет внутреннюю конфигурацию сгиба.
В паре с матрицей, закреплённой на неподвижной станине, они образуют единый высокоточный механизм, где пуансон выполняет функцию пресса, вдавливая металл в матрицу и заставляя его повторять геометрию оснастки.
Для изготовления пуансонов применяются стали повышенной прочности с высокой степенью износоустойчивости и антикоррозийности марки C45, C50, 42CrMo4, 1.2312.
Определяющие параметры гибочного пуансона
Рабочие поверхности закаливаются индукционным методом до твёрдости 54-65 HRC, а все стыковочные, крепёжные и сварочные выступы подвергаются шлифовке. В некоторых производствах при допустимых технологиях используется полиуретан материал с повышенной твёрдостью по шкале Шора до 98 единиц, сочетающий прочность и эластичность.
- Различие пуансонов определяется не только формой, но и целым комплексом параметров: углом при вершине, радиусом рабочей части, высотой инструмента, типом хвостовика и системой крепления к станку. Стандартные пуансоны имеют угол 88° или 90°, что компенсирует пружинение металла и позволяет получать прямой угол в готовой детали.
- Радиус закругления вершины варьируется от 0,2 мм для острых пуансонов до 10-20 мм для радиусных, при этом радиус пуансона должен составлять приблизительно 15-17% от ширины V-паза матрицы. Твёрдость пуансона обычно на 2-4 единицы HRC превышает твёрдость матрицы, что обеспечивает оптимальный режим изнашивания пары.
- На угол гибки влияет не только геометрия инструмента, но и вертикальное перемещение траверсы, угол матрицы и величина пружинения конкретного обрабатываемого материала, что требует учёта всех факторов при настройке оборудования. Современные листогибочные прессы, особенно с ЧПУ, позволяют работать с пуансонами различных систем крепления, но для сборки нескольких пуансонов в одну линию и точного выставления их на одном уровне рекомендуется использование переходников.
Пуансоны закрепляются на траверсе, выставляются по линии гиба, а их вылет корректируется перемещением клиньев переходников, после чего фиксируются зажимными винтами вдоль боковых сторон.
Прямые пуансоны! Универсальность и работа с закрывающими гибами
Прямые пуансоны являются наиболее распространённым типом оснастки для листогибочных прессов, предназначенным для гибки листового металла на угол от 88° до 180°. Их прямая конструкция обеспечивает максимальную жёсткость и устойчивость к изгибающим нагрузкам, что делает их оптимальным выбором для операций, где требуется высокая точность и повторяемость геометрии.
Такие пуансоны отлично подходят для закрывающих гибов деталей, имеющих гибы с обеих сторон, когда необходимо сформировать конфигурацию с минимальными рисками столкновения инструмента с уже отогнутыми элементами заготовки.
Однако практика показывает, что даже в рамках одной геометрической формы результат может существенно различаться в зависимости от типа хвостовика и системы крепления европейские прецизионные пуансоны с 13-мм шипом, фиксирующимся в прямоугольный паз, дают иной результат, чем оснастка системы Wila с кнопкой фиксации и иным упорным плечом.
Если оператор не установит инструмент идеально перед затяжкой, вершина пуансона может сместиться на несколько тысячных долей дюйма под нагрузкой, тогда как гидравлическая посадка на упорное плечо обеспечивает идеальное центрирование перед движением ползуна.
Прямой пуансон с большой величиной радиуса при вершине предназначен для гибки средних и больших толщин листового металла, тогда как пуансон с маленьким радиусом применяется для тонких листов. Это связано с тем, что радиус внутреннего изгиба зависит от формы рабочей части инструмента, и его неправильный подбор ведёт к растрескиванию или чрезмерной деформации материала.
Для гибки нержавеющей стали толщиной 1-3 мм оптимальным считается радиус пуансона 1-2 мм, тогда как для алюминиевых сплавов и мягкой стали допустимы меньшие значения, вплоть до 0,5 мм. При выборе прямого пуансона необходимо также учитывать максимальное усилие на тонну длины стандартные модели выдерживают нагрузку до 100 тонн на метр, но при работе с высокопрочными сталями этот показатель может снижаться.
Важно помнить, что название инструмента это лишь общее обозначение формы, а не гарантия совместимости: определение инструмента начинается не на вершине пуансона, а в месте его соединения с машиной.
Две мастерские, использующие "один и тот же" прямой пуансон с углом 85°, могут получить совершенно разные результаты изгиб на 91 градус с плавающим радиусом в одном случае и точный изгиб на 90 градусов в другом только из-за различий в системах крепления и установке.
Пуансоны "гусиная шея"? Конструкция для сложных профилей
Пуансоны типа "гусиная шея" представляют собой специализированный инструмент с характерным изогнутым профилем, позволяющим выполнять гибку П-образных профилей с узким основанием и высокими стенками без столкновения заготовки с телом инструмента.
Эта конструкция создаёт смещение центра силы относительно оси ползуна, формируя неупорную линию действия, что требует особого внимания при расчётах усилия и выборе режимов обработки. "Гусиная шея" это не просто изогнутый кусок металла, а очень специфический баланс смещённой геометрии и конструкционного компромисса: из-за глубокого прореза такой пуансон рассчитан на существенно меньшую нагрузку, чем прямой инструмент.
При работе с материалами, требующими значительных усилий при гибке на воздухе например, нержавеющей сталью 304 пуансон может прогнуться назад под нагрузкой, из-за чего отгиб не сможет пройти в прорез, а деталь зажмётся на инструменте. Поэтому при использовании "гусиной шеи" критически важно оценивать не только соответствие формы чертежу, но и физические ограничения инструмента.
- Восприятие названий инструментов как форм, а не как профилей зазора распространённая ошибка, приводящая к авариям. Вместо того чтобы смотреть на твёрдый объект клин, изгиб или плоский край оператор должен анализировать пустое пространство вокруг пуансона. "Гусиная шея" это обозначение конкретной пустоты: глубина выемки, радиус вершины и угол подреза точно определяют, где металл может двигаться при гибке.
- Если фокусироваться на движении инструмента вниз, а не на потенциальных зонах столкновения движущегося металла, возрастает риск повреждения и заготовки, и оснастки.
- Чтение отрицательного пространства позволяет перейти от вопроса "сделает ли этот пуансон нужный изгиб?" к единственно важному "не столкнётся ли заготовка с инструментом в процессе деформации?". Производители предлагают пуансоны "гусиная шея" с углом 88°, радиусом рабочей части 1-3 мм, и они совместимы с различными системами крепления американской традиционной, европейской, Wila, Trumpf, Bystronic.
- Однако сам по себе профиль "гусиной шеи" ещё не гарантирует безопасность: он действует как рычаг, пытающийся вырваться из зажима, и если американский традиционный хвостовик с симметричной конструкцией и шириной полдюйма полностью зависит от силы зажима снизу, то европейская оснастка использует смещённый хвостовик с большой несущей площадкой, который физически предотвращает обратное отклонение.
Один и тот же профиль "гусиной шеи" на разных хвостовиках даёт принципиально разную динамику изгиба и пределы нагрузки.
Специализированные пуансоны для плющения! Острая геометрия и двухэтапный процесс
Пуансоны для плющения металла представляют собой узкоспециализированную оснастку с острой рабочей частью, имеющей углы 24°, 26° или 30°. Их задача сделать первый острый подгиб металла для дальнейшей операции плющения, когда край листа загибается на 180 градусов внахлёст для создания усиленной кромки или безопасного края детали. В отличие от гибочных операций, где угол изгиба обычно составляет 88-90°, плющение требует двухэтапного процесса: сначала острым пуансоном формируется подгиб под острым углом, затем на втором этапе этот подгиб заплющивается в плотный сэндвич.
Конструкция матрицы для плющения предусматривает выполнение первого острого подгиба перед окончательным заплющиванием, что гарантирует высокое качество результата.
Такой подход позволяет избежать трещин и деформаций металла, которые возникают при попытке выполнить плющение за один проход.
Комплект для плющения обычно состоит из пуансона и матрицы, работающих в паре. Пуансон для плющения позволяет проводить полное или частичное заплющивание металлической заготовки и оптимален для работы со стальными листами толщиной до 1,2 мм. Для производства такого инструмента используется легированная сталь 42CrMo4 с твёрдостью тела 35-38 HRC, а рабочая часть подвергается индукционной закалке на глубину 4-5 мм до твёрдости 45-65 HRC, что значительно повышает надёжность и долговечность.
Антикоррозийная пескоструйная обработка предотвращает появление ржавчины и продлевает срок службы оснастки.
Матрица для плющения с V-образным вырезом подходит для работы с металлическими листами аналогичной толщины и способствует выполнению высокоточной гибки с минимальными усилиями. Важно понимать, что плющение это не просто гибка на 180°, а отдельная операция, требующая специальной геометрии инструмента и строгого соблюдения технологической последовательности. Попытка использовать для плющения стандартный гибочный пуансон с тупым радиусом приводит к недостаточному поджатию кромки, появлению зазоров и непрочному соединению.
Срок службы пуансонов и матриц при интенсивной эксплуатации составляет от 300 000 до 1 000 000 циклов, что соответствует 3-6 годам работы, а для продления срока службы рекомендуется регулярно очищать рабочие поверхности и не допускать в рабочей зоне заусенцев, трещин и неровностей.
Допуски на исполнительные размеры пуансонов и матриц
Точность готового изделия при гибке напрямую зависит от допусков на изготовление рабочих частей штампа. Назначение допусков различается для одноугловых и двухугловых штампов, а также зависит от того, какой размер детали требуется выдержать с наибольшей точностью наружный или внутренний.
Для одноугловых штампов допуски на изготовление рабочих размеров чаще всего назначают в угловом исчислении, исходя из величины рассеивания угла пружинения. Это связано с тем, что угол изгиба является определяющим параметром качества для таких деталей, а разброс угла пружинения напрямую влияет на конечную геометрию.
При изготовлении двухугловых штампов для получения деталей типа скобы применяют дифференцированный подход. Если по техническим условиям требуется выдержать точный наружный размер, то расчёт ведётся с учётом припуска на износ матрицы, составляющего 0,8 от общего поля допуска на изделие.
При необходимости обеспечения точного внутреннего размера припуск на износ пуансона принимается равным 0,2 от общего поля допуска. Допуски на изготовление матриц и пуансонов назначаются по 2-3-му классам точности, что обеспечивает более высокую точность изготовления инструмента по сравнению с точностью изготавливаемой детали. В случаях, когда поле допуска на изделие составляет менее 0,1 мм, припуск на износ можно не учитывать.
Производственная практика показывает, что на многих современных пуансонах допуск на всех рабочих поверхностях составляет +/- 0,02 мм. Это требование распространяется на стыковочные, крепёжные и непосредственно рабочие поверхности инструмента и достигается применением прецизионной шлифовки на финишных операциях изготовления.
Линейные размеры инструмента, не имеющие индивидуально установленных допусков, регламентируются общими допусками. В соответствии с DIN ISO 2768 часть 1 для среднего класса точности (m) установлены следующие значения: для размеров от 0,5 до 3 мм ±0,1 мм, от 3 до 6 мм ±0,1 мм, от 6 до 30 мм ±0,2 мм, от 30 до 120 мм ±0,3 мм, от 120 до 400 мм ±0,5 мм, от 400 до 1000 мм ±0,8 мм, от 1000 до 2000 мм ±1,2 мм.

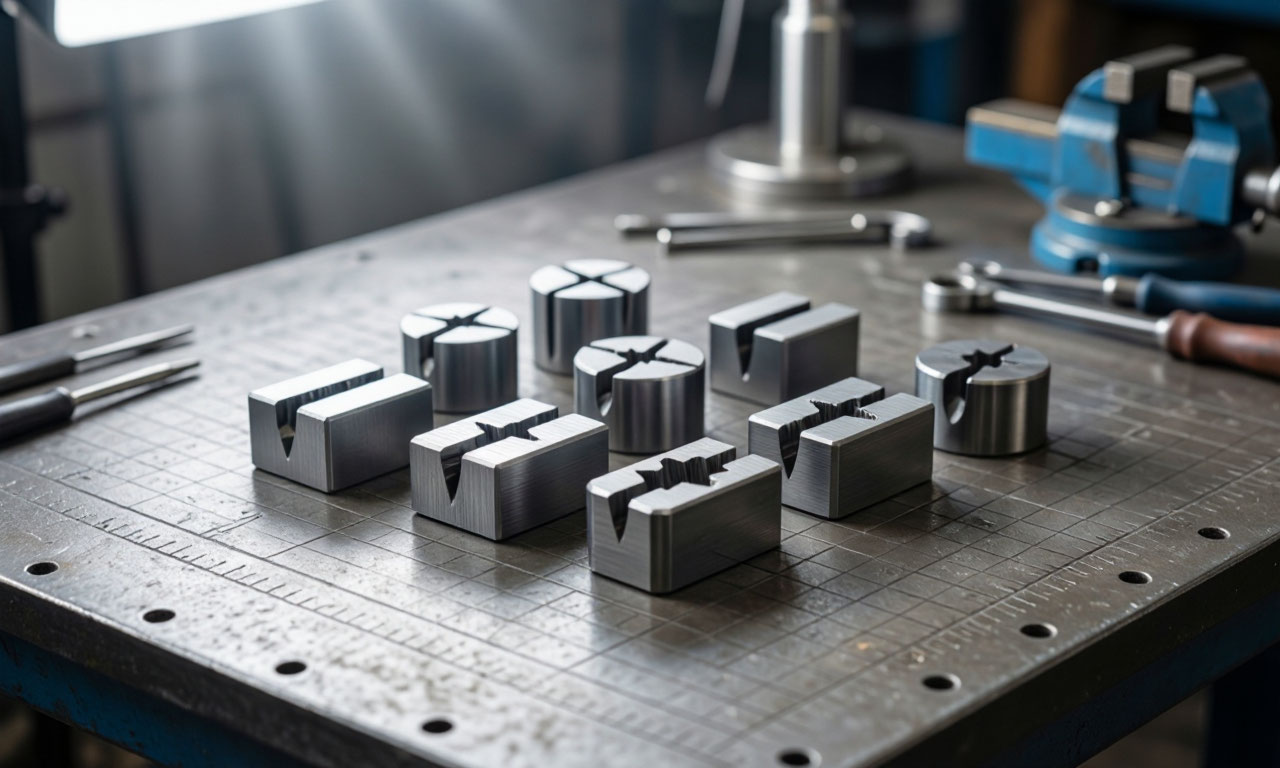

Требования поверки и контроля точности
Поверка гибочных пуансонов и контроль их соответствия установленным требованиям регламентируются нормативно-технической документацией, включая государственные стандарты. ГОСТ 16636-71 устанавливает требования к конструкции и размерам пуансонов, а также методы проверки соответствия установленным требованиям. Документ регламентирует параметры, допуски и требования к материалам, из которых изготавливаются пуансоны, что позволяет контролировать их качество на всех этапах производства.
При проведении проверок на точность применяются общие требования согласно ГОСТ 15961. В процессе испытаний под нагрузкой листогибочные прессы должны обеспечивать требования по точности гнутых профилей в соответствии с действующими стандартами на гнутые профили. Если конструктивные особенности оборудования не позволяют произвести измерение на полной длине, к которой отнесён допуск, то последний определяется на наибольшей возможной длине измерения согласно ГОСТ 24643.
В ходе приёмочного контроля листогибочного оборудования проверяется ряд количественных показателей. Угловая точность проверяется по отклонению угла центра отдельной заготовки общие целевые показатели для моделей высокого класса составляют от ±0,3° до ±0,5°. Точность измерения длины фланца непосредственно определяет процент приёмки размеров заготовки. Повторяемость позиционирования по оси Y и заднего упора по оси X должна составлять ±0,01 мм.
Отклонение от прямолинейности по всей длине изгиба не должно превышать 0,2 мм на метр.
Для контроля геометрии пуансонов применяются как традиционные контактные методы, так и современные оптические измерительные системы. Требования к точности штампового инструмента ужесточаются: допуски менее 10 мкм становятся производственной реальностью, и традиционные методы измерения с трудом справляются с верификацией таких допусков.
Оптические 3D-измерительные системы позволяют проводить полно-поверхностное измерение формообразующих участков инструмента с высокой плотностью точек и контролировать многомерные допуски менее 10 мкм в одном скане.
Перед проведением измерительных операций необходимо стандартизировать условия тестирования: использовать листовой металл из одной партии с идентичным сортом материала, толщиной и направлением волокон; применять один и тот же набор верхних пуансонов и нижних матриц; сохранять одинаковые целевой угол и длину изгиба; поручать операции одному оператору по единой процедуре.
Для первичной проверки деталей осматривают 1–3 образца, чтобы быстро убедиться в правильности настроек инструмента и программы. Для оценки повторяемости необходимо последовательно проверить 5–10 деталей, чтобы оценить стабильность работы станка в условиях непрерывного производства.
Условия эксплуатации и технического обслуживания
Эксплуатация гибочных пуансонов требует строгого соблюдения регламентов, установленных производителем оборудования. Вне зависимости от вида деятельности, для которого применяется листогибочный станок, мастер должен уметь работать на нём правильно и постоянно контролировать техническое состояние инструмента. К работе на гибочном оборудовании допускаются совершеннолетние специалисты, прошедшие соответствующее обучение. Для работы на некоторых моделях необходимо иметь группу по электробезопасности.
Каждый работник обязан соблюдать трудовой распорядок, режим труда и отдыха, принятый на предприятии.
Перед началом работы необходимо организовать рабочее пространство: отрегулировать освещение и температуру, убедиться в исправности проводки. На работнике должна быть удобная специальная одежда (обычно хлопковый костюм), защитная обувь, хозяйственные перчатки и защитные очки.
Запрещается надевать одежду с веревками и цепями, а также носить драгоценности и часы во время работы. При обнаружении даже незначительного отклонения в работе листогибочного инструмента необходимо прекратить работу и установить причину неисправности.
Ремонт электрооборудования должен выполняться только специалистами. После завершения работы инструмент следует протереть, убрать лишнюю оснастку и смазать подвижные детали и узлы.
Срок службы пуансонов и матриц при интенсивной эксплуатации составляет от 300 000 до 1 000 000 циклов, что соответствует 3–6 годам работы. Для продления срока службы рекомендуется регулярно очищать рабочие поверхности и не допускать в рабочей зоне заусенцев, трещин и неровностей. Своевременное выявление неисправностей и регулярное техническое обслуживание позволяют минимизировать риски, связанные с использованием некачественного или изношенного инструмента.
Особое внимание следует уделять правильности сборки и настройки оборудования. Неправильно собранное оборудование быстро выходит из строя и может не подлежать ремонту по гарантии. Производители изготавливают к каждому станку определённую оснастку, и не рекомендуется заменять её аналогами неизвестных фирм без предварительной проверки совместимости.
