Холодильное оборудование для торговли и фармацевтики

Решения для хранения фармацевтических товаров

Для складов площадью 9000 кв. м с высотой стеллажей до 13 метров применяют холодильное оборудование Intercold с полным резервированием. Два одинаковых агрегата работают поочередно: один обеспечивает воздухообмен, второй находится в горячем резерве.

При отказе первого второй запускается автоматически в течение 30 секунд. Кратность воздухообмена - 60 000 куб. м/ч на каждый блок, что соответствует 2-3 сменам воздуха в час. Роторный рекуператор тепла с эффективностью 82% снижает затраты на подогрев приточного воздуха зимой и уменьшает перегрев летом.

Особое внимание уделяют влажности. При относительной влажности выше 75% гигроскопичные лекарства (таблетки, порошки) начинают впитывать влагу из воздуха, изменяя массу и активность.

При влажности ниже 30% некоторые составы высыхают и трескаются. В системах вентиляции фарм-складов обязательно устанавливают секции осушения (зимой) и увлажнения (летом). Роторный рекуператор с низкой перетечкой воздуха (около 2%) предотвращает смешивание вытяжного влажного воздуха с приточным сухим.

Для зон 2-8°C (хранение вакцин) используют отдельные холодильные камеры с испарителями, работающими в режиме «сухой ход» - температура поверхности испарителя всегда выше 0°C, что исключает образование льда. Оттайка в таких камерах происходит автоматически по времени или по перепаду давления, но без использования ТЭНов, чтобы не создавать тепловых колебаний. Вход в зону 2-8°C оборудуют тамбуром-шлюзом с двойными дверями с электроблокировкой - одновременно можно открыть только одну дверь, что минимизирует теплоприток.

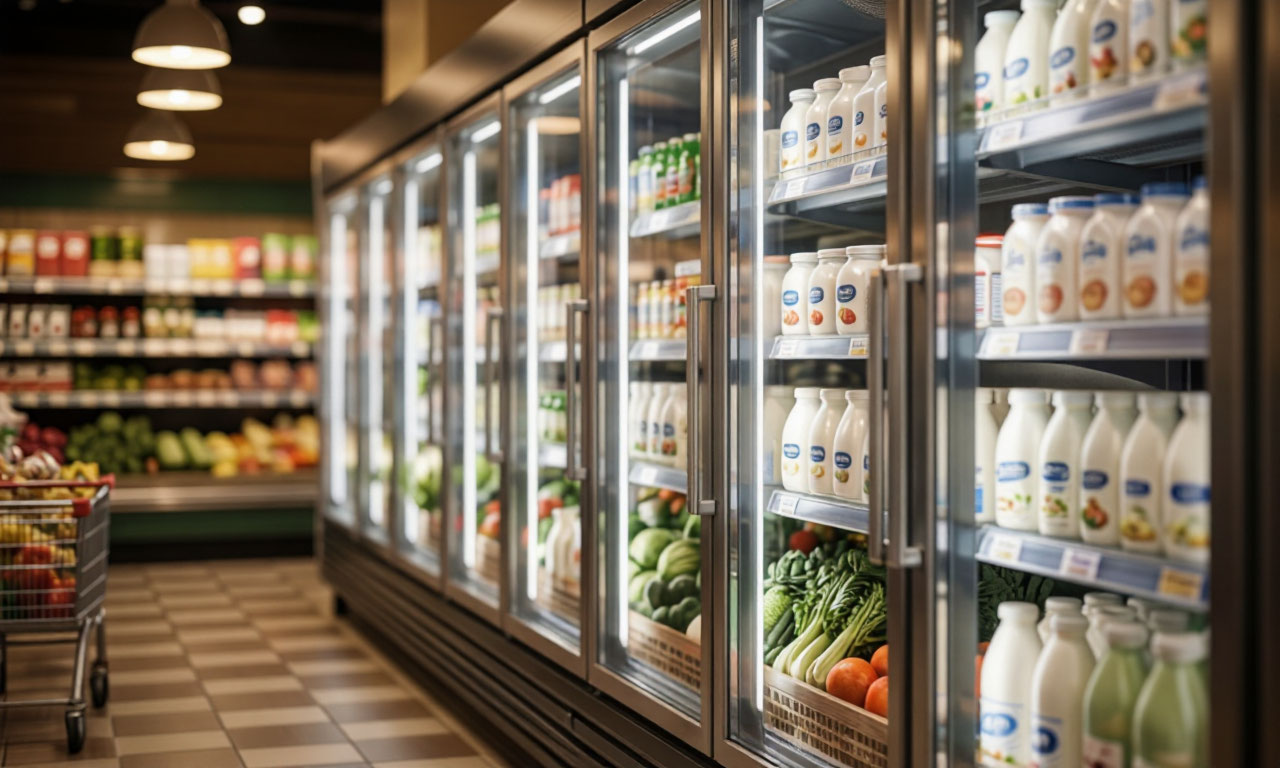

Специфика подбора оборудования для продуктовых магазинов и супермаркетов

Розничная торговля продуктами предъявляет жесткие требования к холодильному оборудованию. Каждая категория товаров требует своего температурного режима.

Мясо и мясные полуфабрикаты хранят в диапазоне от 0 до +2°C, при относительной влажности 80-85%.
Молочная продукция чувствительна к перепадам температур - оптимальный режим для нее составляет +2...+4°C. Гастрономия (колбасы, сыры, салаты) требует поддержания +2...+6°C и защиты от высыхания.
Замороженные продукты необходимо держать при -18°C и ниже, чтобы предотвратить рост кристаллов льда и сохранить структуру продукта.

Проблема торговых точек - неравномерная нагрузка на оборудование. В часы пик двери холодильных витрин и камер открываются постоянно. В ночные часы интенсивность теплопритока снижается. Оборудование должно адаптироваться к этим изменениям без сбоев. Компрессорно-конденсаторные блоки с регулировкой производительности решают эту задачу эффективнее, чем простые моноблоки с фиксированной мощностью.

Еще один фактор - расположение оборудования. В супермаркетах ценится каждый квадратный метр торгового зала. Холодильные агрегаты часто выносят в подсобные помещения, на крыши или за пределы здания. Это снижает шум в зале и уменьшает тепловыделение, но требует прокладки длинных фреоновых трасс.

Длина трассы влияет на подбор оборудования: падение давления в трубопроводах компенсируют более мощным компрессором или установкой маслоподъемных петель.

Моноблок. Компактно и быстро, если условия подходят

Моноблоки Intercold часто рассматривают, когда нужна более простая компоновка и быстрый ввод в работу. Это удобно для небольших камер, при ограниченных сроках и когда доступ к стене камеры для установки не проблема. Конструкция моноблока объединяет испаритель и конденсатор в одном корпусе, разделенном перегородкой. При монтаже агрегат врезают в стену камеры: испаритель оказывается внутри, конденсатор с вентиляторами - снаружи. Герметичная рамка предотвращает утечки холода.

Линейка моноблоков Intercold включает среднетемпературные и низкотемпературные модели.
Среднетемпературные MMCM (например, MMCM-115 FT NERRO на 2,7-5,7 куб. м) работают в диапазоне -5...+5°C.
Низкотемпературные MLCM (например, MLCM-109 FT NERRO) достигают -25...-15°C для заморозки.
Модель MLCM-108 FT T оснащена электрической оттайкой мощностью 0,6 кВт, которая автоматически удаляет иней с испарителя. Шаг ребер воздухоохладителя 4,2 мм увеличивает промежутки между пластинами, снижая риск забивания льдом.

Важно сразу проверить несколько параметров.

Достаточно ли места для обслуживания. Моноблок требует доступа к внешней стороне для чистки конденсатора и замены вентиляторов. Минимальный зазор сбоку и спереди - 300 мм. Если камера стоит вплотную к стене, обслуживание становится невозможным.
Нет ли ограничений по шуму и выбросу теплого воздуха. Осевой вентилятор конденсатора прогоняет до 900 куб. м/ч воздуха. В маленьком помещении (например, в подсобке зала) это создаст избыточное тепло и шум. Конденсатор моноблока сбрасывает нагретый воздух в то же помещение, где стоит агрегат. Если комната плохо вентилируется, температура на всасе компрессора растет, холодопроизводительность падает.
Как будет организован отвод конденсата и электропитание. Автоматическая оттайка ТЭНами плавит иней - вода стекает в поддон и через шланг выводится наружу. Перепад высот на дренажной линии должен составлять не менее 50 мм на метр. Застоявшаяся вода в поддоне создает коррозию и запах. Питание большинства моноблоков Intercold - 220 В, максимальный ток до 8,95 А, что позволяет подключаться к стандартной розетке, но требует отдельного автомата.

Компрессорно-конденсаторный блок? База для выносного холода

Компрессорно-конденсаторный блок Intercold используют, когда система строится как «конструктор» под конкретную конфигурацию: камера, испаритель, автоматика, трассы, дополнительные опции. Это часто выбирают для более крупных объектов и для тех, кто хочет гибкость по размещению оборудования. ККБ состоит из компрессора, конденсатора с вентиляторами, ресивера для жидкого хладагента, фильтра-осушителя и щита управления. Испаритель внутри камеры подбирают отдельно.

ККБ Intercold выпускаются в двух исполнениях: как сплит-системы для монтажа вне камеры и как агрегаты выносного холода. Боковое расположение вентилятора защищает его от осадков при уличной установке. Отдельный компрессорный отсек внутри блока позволяет работать с маслосодержащими хладагентами (R404a) без риска «ухода» масла из компрессора. Жидкостной ресивер необходим в системах с большим количеством заправленного фреона - во время остановки компрессора жидкий хладагент собирается в ресивер, не попадая в цилиндры.

Главное преимущество ККБ перед моноблоком - возможность разместить шумный агрегат в удаленном месте. Конденсатор выбрасывает до 3-5 кВт тепла, и в торговом зале этот поток не нужен. ККБ ставят на крыше, в техническом этаже или в специальной вентфасадной нише. Трассы между блоком и испарителем могут достигать 30-50 метров.

Гибкость конфигурации. Опции и дооснащение ККБ

Стандартный ККБ Intercold решает базовую задачу охлаждения. Но для реальных условий эксплуатации часто требуются доработки. Производитель предлагает несколько опций, которые превращают базовый блок в адаптивную систему.

Зимний комплект необходим для регионов с холодными зимами. При температуре наружного воздуха ниже +10°C давление конденсации падает настолько, что через терморегулирующий вентиль перестает поступать жидкий фреон. Компрессор работает «на сухую». Зимний комплект включает регулятор давления конденсации KVR и дифференциальный клапан NRD. KVR прикрывает подачу воды (в водяных конденсаторах) или проход воздуха (в воздушных), искусственно повышая давление. NRD предотвращает переток хладагента в холодный ресивер. В некоторых моделях используют регулировку через изменение производительности вентиляторов по давлению FSY или по температуре XV105D снижает шум и экономит электроэнергию.
Антикислотный фильтр ставят в системах после ремонта с прогаровкой компрессора. При коротком замыкании в обмотках хладагент и масло разлагаются с образованием кислот. Обычный фильтр-осушитель связывает влагу, но не кислоты. Антикислотная засыпка нейтрализует химически активные соединения, защищая новый компрессор. Реле контроля сети отслеживает последовательность фаз на 380-вольтовых блоках - перекос фаз выводит трехфазные компрессоры за несколько минут.
Монитор напряжений и реле давления управляют вентиляторами конденсатора не по времени, а по реальной температуре на конденсаторе. Это снижает износ вентиляторов и уменьшает шум в ночное время. Для установок внутри помещений с круглосуточным пребыванием людей заказывают малошумные вентиляторы с уменьшенным числом оборотов.

Выбор схемы? Моноблок или ККБ для магазина

Для небольшого продуктового магазина площадью до 100 кв. м с одной-двумя камерами моноблок Intercold - рациональный выбор. Монтаж занимает 4-6 часов, не требует специальных знаний по пайке и вакуумированию системы. Достаточно вырезать проем в стене камеры, закрепить агрегат и подключить к розетке. Стоимость монтажа минимальна. Если камера стоит в неотапливаемом помещении, заказывают зимнюю опцию до -10°C.

Для супермаркета с группой камер (мясная, молочная, гастрономическая, низкотемпературная) выгоднее использовать ККБ. Один компрессорно-конденсаторный блок может работать на несколько испарителей в разных камерах, если установлены жидкий коллектор и соленоидные вентили на каждую линию. Такая схема называется «многокомпрессорная система» и позволяет перераспределять холодопроизводительность. Допустим, днем мясная камера открывается чаще - один из компрессоров подключается к ней, а ночью переключается на молочную.

Расчет длины трассы для ККБ требует внимания. При перепаде высот более 5 метров между блоком и испарителем в нагнетательной линии устанавливают маслоподъемные петли каждые 5-7 метров.
Масло, циркулирующее с фреоном, при вертикальном подъеме стекает обратно в компрессор - петли создают местные завихрения, удерживающие масло в потоке газа. Также увеличивают диаметр всасывающей линии на каждые 10 метров, чтобы минимизировать падение давления.

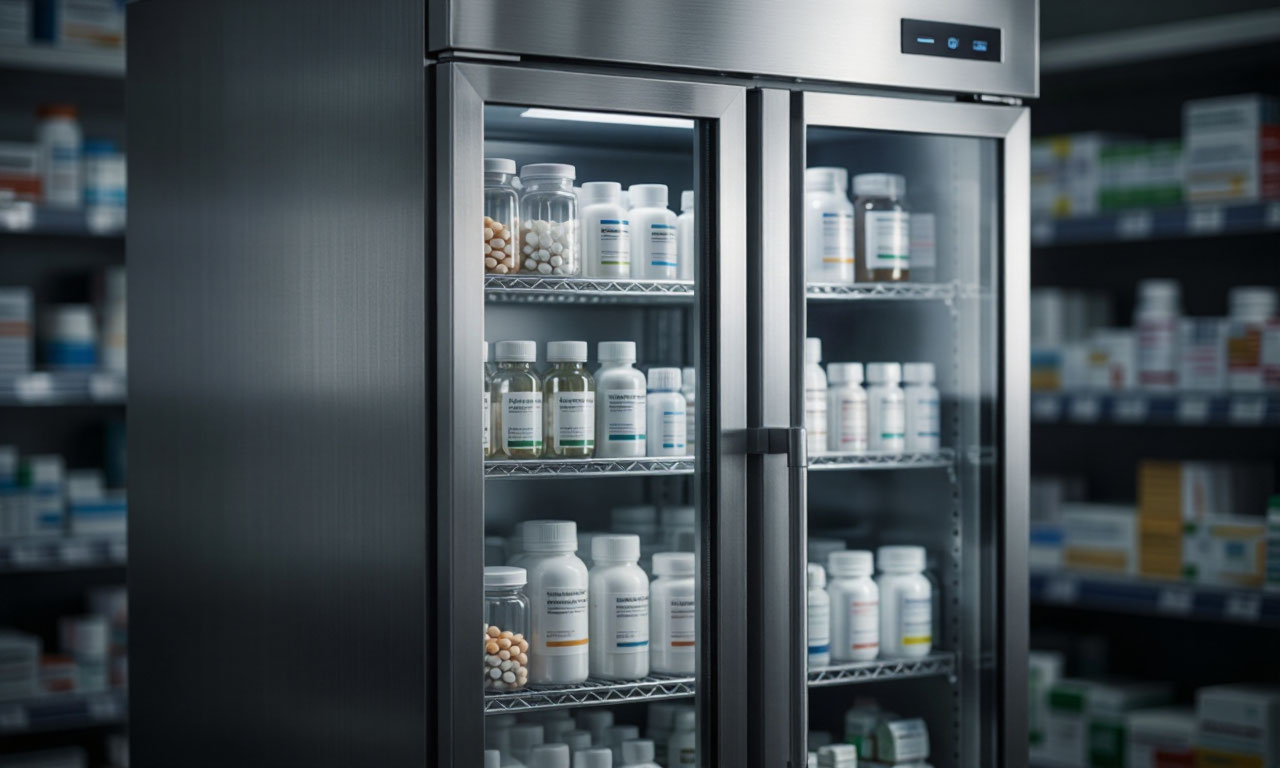

Фарм-склады и зоны хранения с требованием к стабильности температуры

Фармацевтическая логистика - самая требовательная к холодильному оборудованию отрасль. Лекарственные средства, вакцины и биопрепараты теряют эффективность при выходе температуры за разрешенные пределы. Стандарт GDP (Good Distribution Practices) обязывает операторов складов поддерживать диапазон 15-25°C для большинства препаратов и 2-8°C для термолабильных (инсулины, вакцины). Относительная влажность не должна превышать 60-75% в зависимости от зоны.

Проблема фарм-складов - неравномерность температурного поля. Даже если центральный датчик показывает 20°C, у ворот или под крышей может быть 25°C. Для квалификации склада проводят температурное картирование (temperature mapping).

Датчики расставляют в каждой зоне: на высоте 0,5 м, 1,5 м и 2,5 м от пола, в проходах, у стен, у дверей и под воздуховодами. Измерения идут не менее 72 часов при работающей системе. Допустимые отклонения - не более ±2°C от заданной точки. Если зона не попадает в диапазон, меняют расположение датчиков или дорабатывают систему воздухораспределения.

Фарм-склад площадью 18500 кв. м, описанный в кейсе Agidens, использует систему автоматизации здания (BAS) для мониторинга каждого датчика. Пороги срабатывания настроены с гистерезисом: например, охлаждение включается при 23°C и выключается при 21°C, чтобы компрессоры не дергались каждые 5 минут. При выходе за пределы 15-25°C система отправляет SMS и email дежурной смене. Датчики калибруют раз в год с погрешностью не более ±0,5°C.
